Защита временем, расстоянием и экраном: три правила, которые действительно спасают жизни
Три принципа радиационной защиты выглядят как лозунг с плаката, но за каждым стоит формула, которая работает на реальной площадке. Разбираем, почему шаг назад иногда эффективнее тонны свинца, как обратный квадрат расстояния превращает аварию в рабочий эпизод и что из этого попадает в проект защиты и инструкции.
Бригада гамма-дефектоскопии работает в ночную смену на монтажной площадке. Источник иридия-192 выведен из контейнера, оператор держит пульт на длинном шланге, помощник обходит зону по границе с прибором. Всё, что защищает этих двоих, — три вещи: они находятся далеко, они там недолго и между ними и источником есть металл трубы. Никакой другой магии в радиационной защите нет.
Почему принципов ровно три
Доза внешнего облучения складывается из простого произведения: мощность дозы в точке умножается на время пребывания в этой точке. Уменьшить дозу можно, только уменьшив один из множителей. Время сокращается организацией работ. Мощность дозы уменьшается двумя способами: отойти дальше или поставить преграду. Отсюда и три принципа — время, расстояние, экран. Четвёртого не существует, всё остальное — их частные случаи.
Время: самый дешёвый способ и самый недооценённый
Доза пропорциональна времени напрямую. Работа за двадцать минут вместо часа даёт втрое меньшую дозу без единого рубля затрат. Это звучит банально ровно до момента, когда выясняется, из чего складывается лишнее время на площадке.
- Оператор ищет инструмент уже в зоне, вместо того чтобы разложить его заранее.
- Операция выполняется впервые, потому что её не отрепетировали на макете без источника.
- Рабочее место освещено плохо, и человек делает движения вслепую.
- Согласование по рации занимает минуты, которые никто не считает дозой.
- В зону заходят двое там, где справился бы один.
Отсюда практика, которая работает: тренировка на габаритном макете, полная подготовка инструмента вне зоны, чёткое распределение ролей, ограничение числа людей в зоне. Дозы падают вдвое-втрое без покупки оборудования.
Расстояние: закон обратных квадратов
Для точечного источника мощность дозы убывает обратно пропорционально квадрату расстояния. Удвоили расстояние — получили вчетверо меньше. Отошли втрое — в девять раз меньше. Десятикратное удаление ослабляет излучение в сто раз.
Бытовая аналогия — лампочка в тёмной комнате. Свет от неё расходится по поверхности расширяющейся сферы, и площадь этой сферы растёт как квадрат радиуса. Та же энергия размазывается по всё большей площади. Излучение ведёт себя так же, только вместо освещённости — мощность дозы.
| Расстояние от источника | Во сколько раз меньше | Практический смысл |
|---|---|---|
| 0,5 м | в 4 раза больше, чем на метре | работа руками вплотную — худший сценарий |
| 1 м | базовая точка сравнения | типичная точка расчёта защиты |
| 2 м | в 4 раза меньше | длинная штанга вместо пинцета |
| 5 м | в 25 раз меньше | вынос пульта из помещения |
| 10 м | в 100 раз меньше | граница зоны ограниченного доступа |
Из этого закона следует важное правило работы с потерянным или выпавшим источником: первое движение — не поднять, а отойти. Даже метр, пройденный назад, снижает мощность дозы сильнее, чем любой экран, который человек успеет притащить.
Оговорка, о которой забывают: закон работает для точечного источника. Рядом с протяжённым трубопроводом, большой ёмкостью или широким пучком ускорителя спад медленнее, и расчёт делается по другой геометрии. Поэтому в проекте защиты всегда указывают, какую модель использовали.
Между вами и источником всегда есть бесплатный экран — воздух. Каждый шаг назад добавляет к нему больше, чем любая пластина, которую вы успеете найти.
Экран: материал важнее толщины
Экран подбирают не по весу, а по типу излучения. Ошибка в выборе материала может не улучшить ситуацию, а ухудшить её.
- Альфа-излучение. Задерживается листом бумаги, слоем воздуха в несколько сантиметров, наружным слоем кожи. Экран не нужен, нужна герметичность: опасность альфа-излучателя начинается, когда он попадает внутрь организма.
- Бета-излучение. Останавливается несколькими миллиметрами пластика или алюминия. Тяжёлый экран ставить нельзя: электроны, тормозясь в веществе с большим атомным номером, рождают проникающее тормозное излучение. Поэтому первым ставят лёгкий слой, и только за ним, если нужно, тяжёлый.
- Гамма-излучение. Полностью не задерживается никогда, ослабляется экспоненциально. Чем плотнее материал и больше атомный номер, тем лучше: свинец, вольфрам, обеднённый уран, бетон в больших толщинах.
- Нейтроны. Тяжёлые материалы почти бесполезны. Нужны водородсодержащие среды: вода, полиэтилен, бетон. Их часто делают борированными, чтобы бор захватывал замедленные нейтроны.
Для гамма-излучения удобно считать в слоях половинного ослабления. Для свинца по цезию-137 такой слой — порядка шести-семи миллиметров, по кобальту-60 — около сантиметра с небольшим. Каждый следующий слой делит мощность дозы пополам: три слоя дают восьмикратное ослабление, десять слоёв — примерно тысячекратное.
Как три принципа складываются в проект
На бумаге защита выглядит как расчёт, в котором известны активность источника, геометрия помещения и время работы персонала, а искомое — толщина стен и границы зон. Логика расчёта всегда одна: задаться допустимой дозой за год, распределить её по рабочим местам, посчитать мощность дозы без защиты и подобрать комбинацию расстояния и экрана, которая укладывает результат в норматив с запасом.
Требования к этой процедуре задают закон №3-ФЗ о радиационной безопасности населения, нормы и правила радиационной безопасности, а для источников на предприятии — категорирование по НП-038-16. Международные подходы к оптимизации защиты систематизирует МАГАТЭ.
Что регулярно находят при проверках
- Расчёт защиты сделан на один источник, а в хранилище их шесть.
- Границы зоны обозначены на схеме, но не на местности.
- За экраном от бета-источника нет лёгкого слоя, и тормозное излучение никто не считал.
- Нейтронный источник закрыт свинцом, потому что свинец был на складе.
- Время работ в расчёте взято из инструкции, а фактически смена длится вдвое дольше.
- После перепланировки помещения защита не пересчитывалась.
Атом-Плюс выполняет расчёты радиационной защиты и зонирования для предприятий с источниками, разрабатывает инструкции по радиационной безопасности и регламенты работ, готовит отчёт по обоснованию безопасности и сопровождает получение лицензии Ростехнадзора. Если ваш расчёт защиты старше последней перепланировки или закупки источника, оставьте заявку в форме ниже.

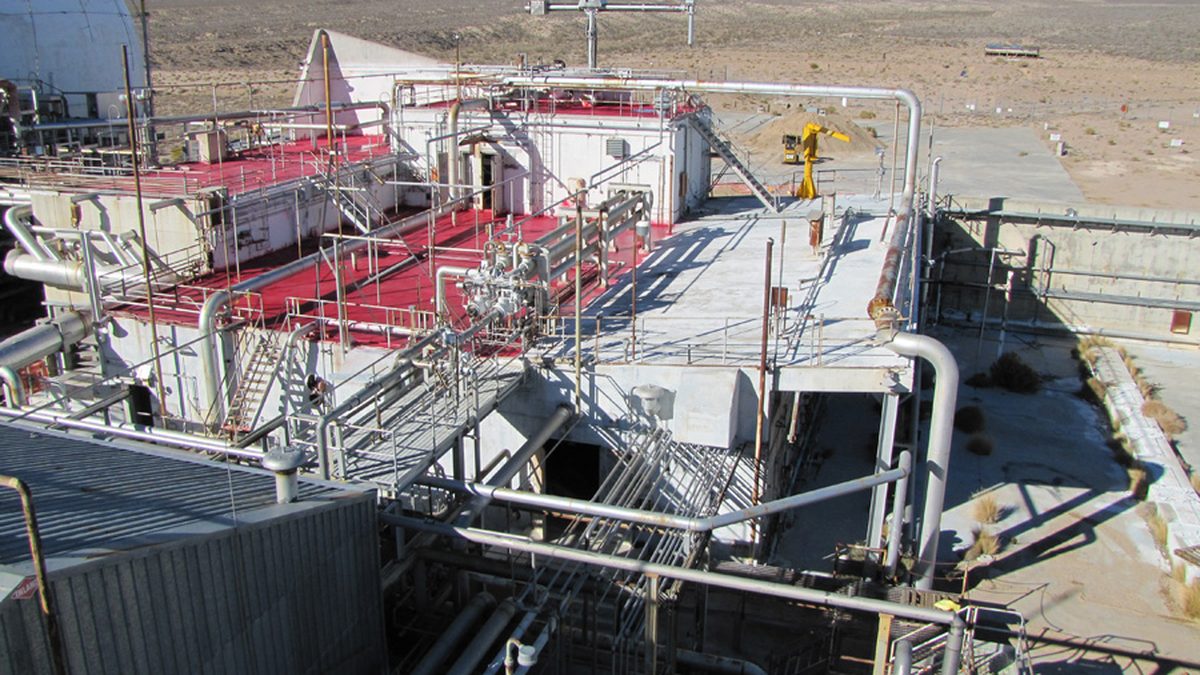

Фото: ENERGY.GOV, Wikimedia Commons, Public domain
