Источники излучения в химии и нефтехимии: уровнемеры, плотномеры, дефектоскопия
На химическом заводе источники стоят внутри колонн, реакторов и трубопроводов — там, куда никто не заглядывает годами. Разбираем, где они находятся, зачем колонны сканируют гамма-методом, какие нужны лицензия, учёт и хранилище и что проверить у себя за один день перед плановым ремонтом.
За месяц до остановочного ремонта главный механик составляет перечень аппаратов под вскрытие. В списке — ректификационная колонна, которую будут чистить изнутри. На схеме обвязки у отметки восемнадцать метров стоит значок радиоизотопного уровнемера. Механик спрашивает у службы КИП, кто перекроет шторку источника перед заходом людей в аппарат. Выясняется, что источник числится за прибором, прибор — за автоматикой, а ответственного за радиационную безопасность на заводе нет уже два года. Разбираем, где на химическом производстве находятся источники и что по ним должно быть оформлено.
Почему химия работает на излучении
Причина простая: измерять уровень и плотность в аппарате с агрессивной средой, высоким давлением и температурой проще снаружи, не врезаясь в корпус. Радиоизотопный прибор ставится на стенку и ничего не трогает внутри. Отсюда типовой набор:
- Уровнемеры на ректификационных колоннах, сепараторах, реакторах, ёмкостях со сжиженными газами, где врезка невозможна;
- Плотномеры на линиях суспензий, пульп, катализаторных потоков;
- Сигнализаторы уровня на аппаратах с пенящимися и налипающими средами;
- Гамма-сканирование колонн — диагностика на работающем аппарате: поиск отложений, забивки насадки, повреждённых и провалившихся тарелок;
- Гамма-дефектоскопия и радиография трубопроводов, сварных швов аппаратов, отводов и тройников;
- Приборы контроля износа и коррозии на трубопроводах без снятия изоляции.
Прибор, место, содержимое, документы
| Прибор | Где стоит | Что внутри | Что оформить |
|---|---|---|---|
| Радиоизотопный уровнемер | Колонна, реактор, ёмкость СУГ | Закрытый гамма-источник в блоке со шторкой | Лицензия, учёт, паспорт, регламент перекрытия |
| Плотномер | Линия суспензии, катализаторный контур | Закрытый гамма-источник | Лицензия, учёт, зона обслуживания |
| Сигнализатор уровня | Аппарат с налипающей средой | Закрытый источник малой активности | Учёт, паспорт, инструкция |
| Комплект для сканирования колонн | Приносится подрядчиком на аппарат | Переносной закрытый гамма-источник | Лицензия подрядчика, наряд, зона, проект работ |
| Гамма-дефектоскоп | Эстакады, трубопроводы, монтаж | Закрытый гамма-источник в контейнере | Лицензия, хранилище, физзащита |
| Снятый источник | Хранилище завода | Радионуклид с остаточной активностью | Учёт, физзащита, договор на передачу |
Кто про них забывает
Уровнемер на колонне — самый забываемый прибор в отрасли. Он стоит на высоте, закрыт изоляцией и площадкой обслуживания, работает без вмешательства десятилетиями. О нём вспоминают в двух случаях: при остановочном ремонте, когда надо заходить в аппарат, и при выводе установки из эксплуатации, когда аппарат режут на металл.
Второй провал — подрядчики на сканировании и дефектоскопии. Диагностику колонн выполняют сервисные организации со своими источниками. Завод обязан проверить их лицензию, согласовать проект производства работ, выделить и оградить зону, предупредить смежные бригады. На практике бригаду пускают по общему пропуску на ремонт, и рядом продолжают работать изолировщики.
Третье — старые установки, переданные при реорганизации. Источник есть, документов на него нет, изготовитель прибора давно не существует. Восстановление паспорта и категорирование превращаются в отдельный проект.
Разрешения и документы
- Реестр источников и категорирование по НП-038-16.
- Лицензия Ростехнадзора на эксплуатацию радиационных источников по Положению о лицензировании, а при собственной дефектоскопии — с учётом работ на площадке.
- Санитарно-эпидемиологическое заключение и радиационно-гигиенический паспорт предприятия.
- Учёт и контроль по постановлению №542 с ежегодной отчётностью.
- Хранилище с физической защитой для снятых и резервных блоков.
- Приказы об ответственных, инструкции по радиационной безопасности, по действиям при аварии, регламент работ внутри аппаратов с источниками на корпусе.
- Обучение и медосмотры персонала группы А, индивидуальный дозиметрический контроль.
- Договор на передачу отработавших источников лицензированной организации.
- Для рентгеновской дефектоскопии — санитарный контур Роспотребнадзора.
Типичные нарушения на химическом заводе
- Нет регламента перекрытия шторки источника перед входом людей в аппарат;
- наряд-допуск на работы внутри колонны не содержит пункта о радиационном факторе;
- источник на демонтированном аппарате уехал на площадку металлолома вместе с корпусом;
- подрядчик по сканированию работает без согласованного проекта и ограждения зоны;
- в учёте числится количество источников, не совпадающее с фактическим после ремонтов;
- инструкции написаны под старую структуру, назначенные в приказах люди уволились;
- персонал, обслуживающий приборы, не отнесён к группе А и не проходит ИДК.
Опаснее всего прибор, который работает безотказно двадцать лет: за это время о нём успевают забыть все, кто его ставил.
Что проверить за один день
- Поднять технологические схемы установок и выписать каждую позицию с радиоизотопным уровнемером, плотномером или сигнализатором.
- Сверить перечень с журналом учёта и с паспортами источников: расхождение в одну позицию уже нарушение.
- Проверить перечень аппаратов в ближайшем остановочном ремонте: есть ли на них источники и кто перекрывает шторку.
- Прочитать типовой наряд-допуск на работы внутри аппарата: упомянут ли радиационный фактор.
- Осмотреть хранилище: фактическое количество блоков, замки, сигнализация, журнал выдачи.
- Запросить у подрядчиков по диагностике и дефектоскопии копии лицензий и сроки действия.
- Проверить действующие приказы об ответственных и списки персонала группы А.
Атом-Плюс проводит на химических и нефтехимических предприятиях инвентаризацию источников по технологическим схемам, готовит комплект на лицензию Ростехнадзора, ставит учёт по постановлению №542 и пишет регламенты работ внутри аппаратов с источниками на корпусе. Если у вас на установках стоят изотопные уровнемеры и плотномеры, оставьте заявку в форме ниже.

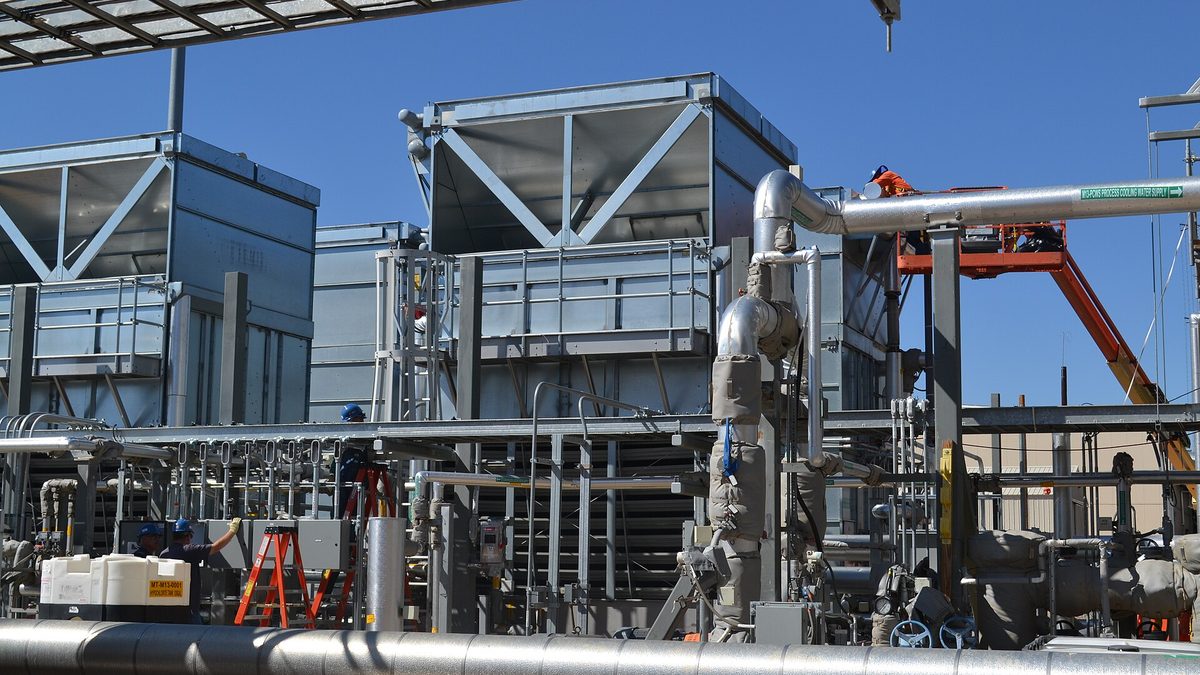

Фото: PEO ACWA, Wikimedia Commons, CC BY 2.0
