Сварка на монтаже: чем работа на площадке сложнее заводской и как это учитывать
В цехе шов варят в нижнем положении на вращателе, с печью для термообработки за стеной. На монтаже тот же шов варят снизу вверх в тесноте, при ветре и минусовой температуре, а печи нет вообще. Разбираем, откуда берётся разница, что она означает для сроков и качества и как её закладывать заранее.
Главный сварщик завода приезжает на площадку и не понимает, почему бригада вторые сутки варит стык, который в цехе делается за смену. В цехе труба лежит на вращателе, шов идёт в нижнем положении, рядом печь для термообработки и лаборатория этажом выше. На монтаже тот же стык расположен под перекрытием, доступ с одной стороны, температура минус восемь, ветер, а печи нет и не будет. Разбираем, откуда берётся разница и как её закладывать в план работ.
Пять источников сложности
- Положение шва. В цехе почти всегда нижнее. На монтаже — вертикальное, горизонтальное, потолочное, часто всё в одном стыке по периметру. Это меняет технику, режимы, производительность и вероятность дефекта.
- Доступ. Односторонний доступ, стеснённое пространство, работа на высоте и в лесах. Сварщик физически не может занять удобное положение, а контролёр — подвести преобразователь к нужной зоне.
- Внешние условия. Ветер сдувает защитный газ, влага и осадки дают поры, минусовая температура требует подогрева и меняет режимы охлаждения.
- Термообработка. В цехе изделие целиком уходит в печь с равномерным нагревом и управляемым циклом. На монтаже возможна только местная термообработка нагревателями с записью циклограммы, и это отдельный процесс со своими рисками.
- Время. Стык на монтаже находится в графике, от него зависят соседние работы, и переварить его без последствий для сроков нельзя.
Сравнение по пунктам
| Параметр | Завод | Монтаж на площадке |
|---|---|---|
| Положение шва | Преимущественно нижнее, вращатель | Любое, включая потолочное, фиксированное |
| Условия | Стабильные, отапливаемый цех | Погода, ветер, влажность, минус |
| Подготовка кромок | Механическая, на станке | Часто на месте, ручной инструмент |
| Термообработка | Печь, равномерный нагрев | Местная, нагреватели, запись циклограммы |
| Контроль | Полный доступ, стационарная лаборатория | Ограниченный доступ, мобильная лаборатория |
| Исправление дефекта | Повторный цикл в цехе | Выборка и заварка в тех же условиях, влияние на график |
| Сварщик | Работает на одном типе соединений | Разные материалы, толщины, положения |
Что это значит для норм времени
Самая частая управленческая ошибка — планировать монтажную сварку по заводским трудозатратам с коэффициентом. Разница создаётся не только скоростью наплавки. В монтажный стык входят: подготовка рабочего места и защиты от ветра и осадков, сборка и центровка на месте, предварительный подогрев, сама сварка в неудобном положении с перерывами, местная термообработка с выдержкой и контролируемым охлаждением, выдержка до контроля для отдельных сталей, контроль, ожидание заключения лаборатории, оформление документов. Наплавка занимает меньшую часть этого времени.
На монтаже сварщик варит не металл, а график. Каждый переваренный стык оплачивается неделями, а не электродами.
Технология должна быть монтажной
Технологическая документация на сварку разрабатывается под фактические условия выполнения. Аттестованная для цеха технология не переносится на площадку автоматически: для монтажного соединения указываются пространственное положение, наличие или отсутствие подкладки, односторонний доступ, температурные ограничения, порядок подогрева и термообработки. Аттестация технологии и сварщиков подтверждается для тех условий, в которых реально будут варить.
Для объектов использования атомной энергии требования к сварке, контролю сварных соединений и допуску персонала задаются федеральными нормами и правилами, актуальные редакции которых публикуются в каталоге ФНП. Организация выполняет эти работы в рамках своей программы обеспечения качества по НП-090-11.
Контроль: чем он труднее на площадке
- Доступ к шву с одной стороны ограничивает применимые методы и требует обосновывать схему контроля заранее.
- Мобильная лаборатория должна быть аттестована, а специалисты — иметь действующую квалификацию по применяемым методам.
- Радиографический контроль требует организации зоны, ограничения доступа и согласования по времени с работами смежников, чаще всего в ночную смену.
- Результаты нужны быстро: от заключения зависит, можно ли закрывать шов изоляцией и продолжать монтаж.
- Каждое соединение маркируется и привязывается к сварщику, партии материалов и заключению по контролю.
Как закладывать разницу заранее
- Разделить стыки по сложности ещё на стадии проекта производства работ и считать сроки раздельно, а не по среднему.
- Максимально переносить сварку в укрупнительную сборку на площадке: варить на земле в удобном положении дешевле, чем на отметке.
- Проектировать доступ: монтажные проёмы, площадки обслуживания, очерёдность установки смежного оборудования.
- Планировать укрытия и подогрев как отдельный вид работ с ресурсами, а не как импровизацию бригады.
- Согласовывать схему контроля до начала сварки, а не после появления шва.
- Держать резерв аттестованных сварщиков: квалификация подтверждается по положениям и материалам, и замена «любым свободным» не работает.
- Закладывать время на исправление части стыков: нулевой процент ремонта в плане — признак нереалистичного графика.
Документы на монтажный шов
Комплект по сварке на атомном объекте собирается по каждому соединению и обычно включает: журнал сварочных работ с датой, исполнителем, режимами и условиями; схему расположения и маркировки швов; записи входного контроля основных и сварочных материалов; протоколы предварительного подогрева и термообработки с циклограммами; заключения по контролю каждым применённым методом; документы о квалификации сварщиков и специалистов контроля; сведения об исправлениях и повторном контроле.
Восстановить это после окончания работ невозможно. Стык закрыт изоляцией, материалы израсходованы, сварщик уехал на другой объект. При проверках хода сооружения Ростехнадзор и заказчик сверяют журнал с натурой и заключениями, и любая нестыковка ведёт к дополнительному контролю за счёт подрядчика.
Ошибки, которые повторяются
- Сварка в дождь и ветер без укрытия, потом массовые поры и переварка.
- Подогрев «на глаз» без термопар и записи.
- Местная термообработка без контроля ширины зоны нагрева и скорости охлаждения.
- Сварщик, аттестованный на другое положение или другую группу материалов.
- Электроды, взятые из вскрытой пачки без прокалки и учёта.
- Шов зашит изоляцией до получения заключения лаборатории.
- Маркировка швов не совпадает с исполнительной схемой.
Атом-Плюс готовит монтажные организации к сварочным работам на объектах использования атомной энергии: разрабатывает программу обеспечения качества и процедуры по сварке и контролю, выстраивает прослеживаемость материалов и документацию по каждому шву, проверяет комплект перед предъявлением заказчику и сопровождает лицензирование в части выполнения работ и услуг. Если у вас впереди монтажная сварка на атомной площадке, оставьте заявку в форме ниже.

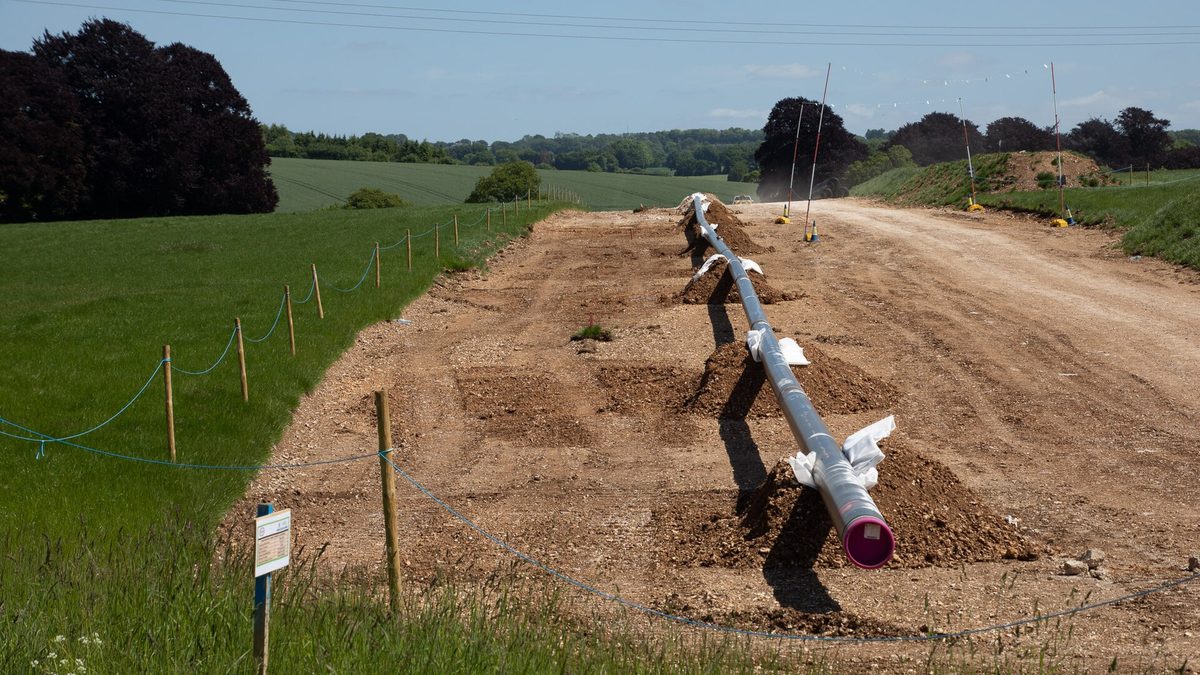

Фото: Peter Facey, Wikimedia Commons, CC BY-SA 2.0
