Нейтронный генератор в лаборатории: прибор без радионуклида, но с полным контролем
Нейтронный генератор даёт нейтроны только при включённом питании, радионуклида в нём нет, и руководитель лаборатории уверен, что лицензия не нужна. Потом выясняется, что мишень содержит тритий. Разбираем устройство установки, какие разрешения нужны, как защищать помещение, что делать с отработавшей мишенью и как выводить генератор из эксплуатации.
В лабораторию привозят нейтронный генератор. Первый вопрос руководителя звучит просто: нужна ли лицензия, если радионуклида внутри нет. Ответ зависит не от общего описания прибора, а от того, что находится внутри мишени. Генератор действительно даёт нейтроны только при включённом питании. Но мишень может содержать тритий, и это меняет всю картину с документами.
Как устроена установка
Схема одинакова у большинства моделей. Ионный источник формирует пучок дейтронов, ускоряющий промежуток разгоняет их, пучок попадает на мишень. На мишени идёт ядерная реакция, рождаются нейтроны. Выключили питание — реакция прекращается, поток нейтронов исчезает.
Отсюда главное эксплуатационное отличие от ампульного источника. Опасность генератора управляется выключателем. Опасность закрытого радионуклидного источника управляется только защитой: он излучает всегда, независимо от того, работает ли лаборатория.
Где в приборе прячется радионуклид
Мишень нейтронного генератора часто насыщена тритием или смесью изотопов водорода. Тритий — радионуклид. Значит, узел, который по документам поставщика выглядит расходной деталью, по существу содержит радиоактивное вещество.
При штатной работе мишень герметична, и вещество не выходит наружу. Вопросы возникают в трёх точках: разгерметизация трубки, разборка узла, утилизация отработавшей мишени. Именно эти три точки чаще всего не описаны ни в одном документе лаборатории.
Два контура регулирования
Любая установка с ионизирующим излучением проходит по санитарному контуру: 3-ФЗ «О радиационной безопасности населения», санитарные правила, санитарно-эпидемиологическое заключение на работы с источниками, производственный контроль, медосмотры и дозиметрия персонала.
Атомный контур — это 170-ФЗ «Об использовании атомной энергии» и лицензия Ростехнадзора. Он включается, когда в деле появляется радиоактивное вещество: категорирование по НП-038-16, учёт и контроль, физическая защита, обращение с отходами.
| Ситуация | Что обычно требуется |
|---|---|
| Генератор без радионуклида в мишени | Санитарный контур: заключение, защита, дозиметрия, обучение |
| Мишень содержит тритий | Дополнительно вопросы учёта РВ, хранения и передачи отработавших мишеней |
| Отработавшая мишень на складе | Отдельное место хранения, запись, договор на передачу |
| Разгерметизация мишени | Аварийная процедура, контроль загрязнения, уведомления |
Конкретный объём обязанностей определяется характеристиками мишени и решением по категорированию. Это не тот вопрос, который решается устным мнением поставщика в письме.
Помещение и защита
Нейтроны защищаются не свинцом, а водородсодержащими материалами: бетон, вода, полиэтилен, составы с бором. Свинец здесь работает против вторичного гамма-излучения, которое возникает при захвате нейтронов. Расчёт защиты ведётся под конкретную геометрию зала и режим работы установки.
- Отдельное помещение, зонирование, ограничение доступа.
- Блокировки: генератор не включается при открытой двери, дверь не открывается при включённом пучке.
- Световая и звуковая сигнализация режима работы.
- Пульт управления вне зоны облучения.
- Учёт наведённой активности конструкций и оснастки при длительной работе.
Персонал
Работники относятся к персоналу группы А. Нужны обучение по радиационной безопасности, инструктажи, проверка знаний, обязательные предварительные и периодические медицинские осмотры, индивидуальный дозиметрический контроль.
Отдельный момент — дозиметрия. Обычный гамма-дозиметр нейтронную компоненту не измеряет. Нужны дозиметры, учитывающие нейтроны, иначе индивидуальный контроль формально ведётся, а фактическая доза персонала остаётся неизвестной.
Обслуживание и замена мишени
Мишень имеет ограниченный ресурс. Замена выполняется по документации изготовителя, чаще всего силами сервисной организации. Отработавшая мишень не выбрасывается и не хранится в шкафу «до решения вопроса».
- Зафиксировать факт замены в журнале с номером узла.
- Поместить отработавшую мишень в штатную упаковку.
- Проверить отсутствие загрязнения рабочего места.
- Передать узел организации, имеющей право его принять.
- Сохранить акт передачи как основание для снятия с хранения.
Генератор выключается кнопкой, а мишень остаётся радиоактивным веществом и после того, как установку списали.
Вывод из эксплуатации
Перед списанием установки выполняется радиационное обследование зала: измеряется наведённая активность конструкций, оснастки, пола вблизи мишенного узла. Результат определяет, что можно демонтировать как обычный металл, а что придётся передать как отходы.
Мишень выделяется из установки и обрабатывается отдельно. Передача радиоактивных отходов идёт по 190-ФЗ «Об обращении с радиоактивными отходами», через организацию, имеющую соответствующее право. Акты по демонтажу и передаче хранятся: именно их запросят при проверке.
Что проверяют при инспекции
- Документы на установку и решение по категорированию мишени.
- Санитарно-эпидемиологическое заключение на работы с источниками.
- Расчёт и протоколы измерения защиты, акты проверки блокировок.
- Журнал работы установки и записи о заменах мишеней.
- Судьба каждой отработавшей мишени, подтверждённая актами.
- Результаты индивидуального дозиметрического контроля с учётом нейтронов.
Четыре заблуждения о генераторах
«Радионуклида нет, значит, ничего не нужно». Санитарный контур включается от факта излучения, а не от наличия вещества. Заключение, защита, обучение и дозиметрия нужны в любом случае.
«Поставщик написал, что лицензия не требуется». Письмо поставщика не является решением о категорировании. Вопрос решается по характеристикам мишени и подтверждается собственными документами организации.
«Мишень — расходник, её можно списать как деталь». Тритий в мишени остаётся радионуклидом после того, как мишень выработала ресурс. Списание в обычные отходы — нарушение с длинными последствиями.
«Генератор выключен, значит, зал безопасен». При интенсивной работе конструкции и оснастка набирают наведённую активность. Это проверяется измерением, а не рассуждением.
Порядок действий при покупке
- Запросить у поставщика состав мишени и её паспортные данные до подписания договора.
- Определить, включается ли атомный контур, и заложить сроки на разрешения.
- Выполнить расчёт защиты зала под заявленный режим работы.
- Подготовить документы для санитарно-эпидемиологического заключения.
- Назначить ответственного, обучить персонал, организовать нейтронную дозиметрию.
- Заранее найти организацию, которая будет принимать отработавшие мишени.
Последний пункт кажется преждевременным на этапе покупки. Практика показывает обратное: лаборатории годами держат отработавшие мишени, потому что вопрос передачи не решался заранее, а решать его задним числом дороже и дольше.
Атом-Плюс разбирается с нейтронными генераторами по существу: определяет, нужен ли атомный контур для конкретной мишени, готовит документы для санитарно-эпидемиологического заключения и комплект на лицензию Ростехнадзора, разрабатывает инструкции по эксплуатации и аварийным действиям, выстраивает учёт мишеней и схему их передачи. Если в вашей лаборатории есть или планируется нейтронный генератор, оставьте заявку в форме ниже.

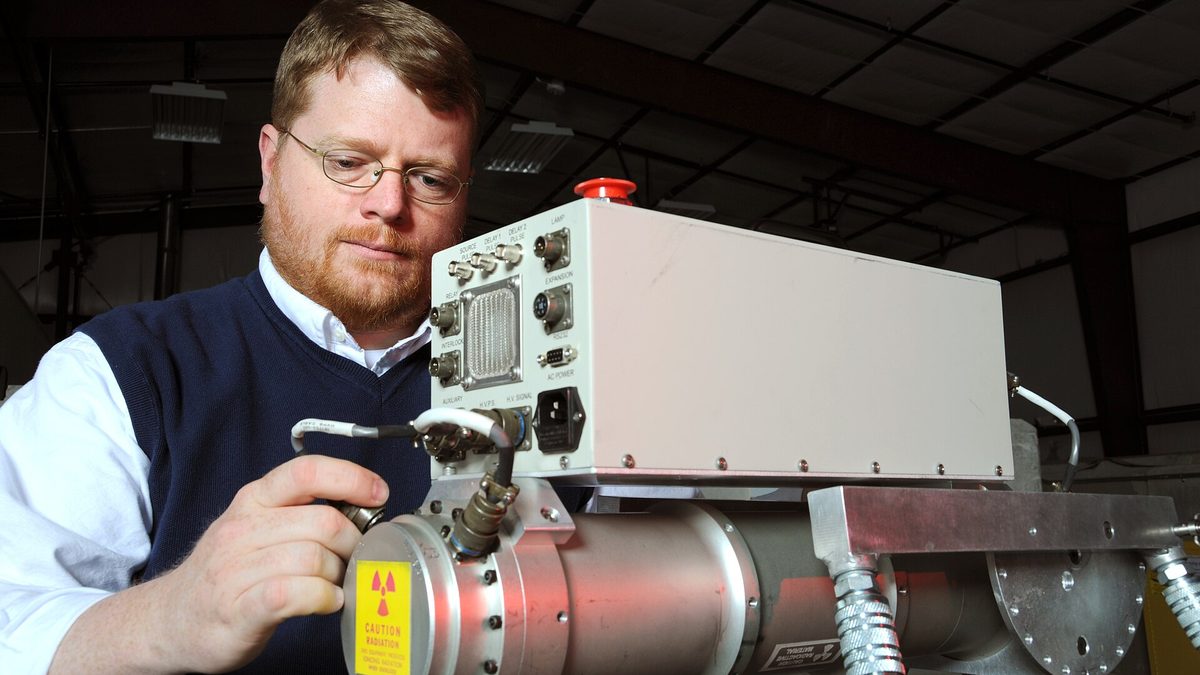

Фото: Idaho National Laboratory, Wikimedia Commons, CC BY 2.0
