Источники излучения в судостроении: контроль корпусов и трубопроводов
На верфи дефектоскопию ведут там, где её не спрячешь в кабину: на стапеле, в доке, внутри отсека и на открытой площадке. Разбираем, где в судостроении используются источники, как оформляются работы в стеснённых условиях, какие нужны лицензия и хранилище и что проверить у себя за один день.
Ночная смена на стапеле. Бригада радиографического контроля просвечивает стыки трубопровода в машинном отделении строящегося судна. Зона ограждена лентой на палубе, но двумя ярусами ниже работают трубомонтажники, а в соседнем отсеке идёт зачистка. Никто из них не знает, что сверху работает источник. Утром служба радиационной безопасности получает по дозиметрам картину, которую придётся объяснять. Разбираем, где в судостроении используются источники и как оформить работы, чтобы ночная смена проходила по правилам.
Где на верфи используют излучение

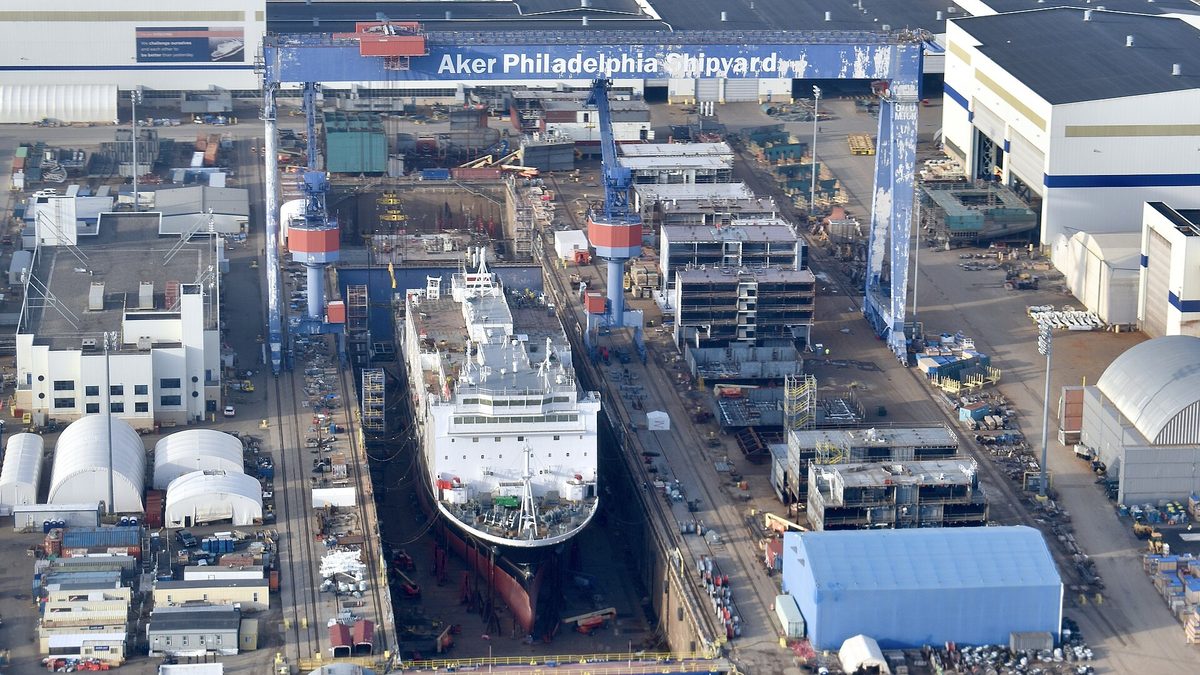

Специфика отрасли в том, что объект контроля не приносят в лабораторию — лабораторию несут к объекту:
- Радиография корпусных конструкций — стыковые и угловые швы обшивки, переборок, набора;
- Контроль трубопроводов — судовые системы, паропроводы, топливные и балластные магистрали;
- Контроль сварных узлов механизмов и фундаментов под главные и вспомогательные агрегаты;
- Работы в доке и на плаву при ремонте и модернизации, в том числе контроль наружной обшивки;
- Стационарные рентгеновские кабины в цехах для контроля отдельных деталей и трубных заготовок;
- Переносные рентгеновские аппараты и гамма-дефектоскопы для работ в отсеках и в стеснённых местах;
- Толщинометрия и контроль коррозии корпусных конструкций при освидетельствовании.
Прибор, место, содержимое, документы
| Прибор | Где стоит | Что внутри | Что оформить |
|---|---|---|---|
| Гамма-дефектоскоп | Стапель, док, отсек, открытая площадка | Закрытый гамма-источник в контейнере | Лицензия, учёт, хранилище, наряд-допуск, зона |
| Переносной рентгеновский аппарат | Отсек, машинное отделение, палуба | Рентгеновская трубка | Санитарный контур, зона, знаки, ИДК |
| Рентгеновская кабина цеха | Цех трубообработки, лаборатория НК | Рентгеновская трубка | Санитарное заключение, проект защиты |
| Хранилище дефектоскопов | Территория завода | Несколько источников в контейнерах | Физзащита, журнал выдачи, охрана |
| Транспортный контейнер | Перемещение по территории и на объект | Источник при перевозке | Правила перевозки, маршрут, сопровождение |
| Отработавший источник | Хранилище | Радионуклид с остаточной активностью | Договор на передачу, акт, запись в учёте |
Почему верфь сложнее цеха
Главное отличие — невозможность полной защиты конструкциями. На стапеле нет стен нужной толщины, зона очерчивается расстоянием и расчётом, а внутри корпуса излучение отражается и проходит через тонкие переборки в соседние помещения. Отсюда практические требования:
- расчёт границ зоны для конкретного места, а не одна цифра на все работы;
- физическое ограждение и наблюдатели на входах в зону, а не только лента;
- согласование времени работ с графиком смежных бригад: корпусники, трубомонтажники, изолировщики, маляры;
- предупреждение вахты и охраны судна на плаву и в доке;
- учёт того, что в доке рядом могут стоять другие суда и работать чужие подрядчики;
- контроль мощности дозы на границе зоны во время работ, а не по факту.
Кто про них забывает
Первое — смежные подрядчики. Договор на радиографию есть у одной организации, а на судне одновременно работают ещё десяток. Обязанность предупредить их лежит на заказчике работ, то есть на верфи.
Второе — источники, оставшиеся от закрытых направлений. Судоремонтный завод сокращает лабораторию НК, аппараты остаются в кладовой. Пока источник на территории, действуют требования 3-ФЗ и учёт никуда не исчезает.
Третье — перемещение дефектоскопов по территории. Между хранилищем и стапелем контейнер везут на служебном транспорте без оформления, потому что это внутренняя территория.
Какие разрешения нужны
- Категорирование источников по НП-038-16 и реестр с указанием мест хранения;
- лицензия Ростехнадзора на эксплуатацию радиационных источников по Положению о лицензировании;
- санитарно-эпидемиологическое заключение и радиационно-гигиенический паспорт, отдельно — санитарные документы на рентгеновскую технику;
- учёт по постановлению №542, журналы, ежегодная отчётность;
- хранилище с физзащитой, охрана, журнал выдачи и возврата;
- инструкции: радиационная безопасность, действия при застревании источника, порядок работ в отсеках и в доке;
- обучение и медосмотры дефектоскопистов, ИДК, аттестация специалистов НК;
- договор на передачу отработавших источников.
Типичные нарушения на верфи
- Зона обозначена лентой без расчёта и без наблюдателей;
- работы ведутся без предупреждения вахты и смежных бригад;
- дефектоскоп остаётся на объекте до утра вместо возврата в хранилище;
- наряд-допуск на радиографию оформлен формально, без указания границ зоны;
- контроль мощности дозы на границе зоны не проводится;
- при работе в отсеке не учитывается излучение в смежные помещения;
- Ростехнадзор при инспекции не находит записей о фактических местах проведения работ.
На стапеле нет стен, которые защитят от источника. Есть только расстояние, расчёт и человек, который не пустил в зону постороннего.
Что проверить за один день
- Сверить фактическое количество дефектоскопов в хранилище с журналом учёта и журналом выдачи.
- Посмотреть наряды-допуски на радиографию за последний месяц: указаны ли место, границы зоны, время, наблюдатели.
- Пройти на стапель во время работ и оценить реальное ограждение и знаки.
- Проверить, как оповещаются смежные бригады и вахта судна.
- Поднять результаты замеров мощности дозы на границе зоны.
- Проверить порядок перемещения контейнеров по территории: кто везёт, чем, по какому документу.
- Сверить списки персонала группы А с фактическим составом бригад, проверить медосмотры и ИДК.
Атом-Плюс готовит для судостроительных и судоремонтных заводов комплект на лицензию Ростехнадзора, рассчитывает границы зон для радиографии на стапеле и в доке, пишет наряды-допуски и инструкции для работ в отсеках, ставит учёт источников и приводит хранилище в соответствие требованиям физзащиты. Если у вас на верфи ведут дефектоскопию корпусов и трубопроводов, оставьте заявку в форме ниже.
