Грузоподъёмные механизмы на АЭС: краны, которые тоже важны для безопасности
Кран кажется вспомогательным оборудованием ровно до момента, когда он несёт транспортный контейнер над бассейном выдержки. Тогда выясняется, что у него есть класс безопасности, требование не уронить груз и сейсмическая квалификация. Разбираем, чем кран для атомного объекта отличается от обычного и какие документы нужны изготовителю.
Крановый завод выиграл поставку мостовых кранов на атомную площадку и получил техническое задание на сорока листах. Первые десять читаются привычно: пролёт, грузоподъёмность, режим работы. Дальше идут разделы, которых в обычном заказе не бывает: анализ последствий падения груза, поведение при сейсмическом воздействии, удержание груза при обесточивании, требования к прослеживаемости металла несущих конструкций. Разбираем, почему кран на станции — не вспомогательное оборудование.
Какие подъёмные сооружения работают на станции
Самый известный — полярный кран реакторного отделения: он монтирует и обслуживает оборудование над реактором и работает с крупными сборками. Дальше идут краны машинного зала, краны обслуживания насосных и вентиляционных помещений, краны спецкорпуса и хранилищ, транспортно-технологическое оборудование обращения с отработавшим топливом и радиоактивными отходами. Отдельная категория — грузозахватные приспособления и траверсы, которые часто проектируются под конкретное изделие. Часть этой техники к ядерной безопасности отношения не имеет, часть имеет прямое.
Откуда у крана класс безопасности
Логика простая: важен не сам кран, а то, что произойдёт при его отказе. Если падение груза может повредить оборудование систем безопасности, нарушить целостность контура, уронить транспортный контейнер с отработавшим топливом или повредить конструкции хранилища, то подъёмное сооружение влияет на безопасность и классифицируется проектантом по НП-001-15 наравне с прочим оборудованием. Если кран работает в помещении, где падение груза ничего критичного не затрагивает, он остаётся обычным подъёмным сооружением. Нормы доступны в каталоге ФНП. Надзор по обоим направлениям ведёт Ростехнадзор, но требования применяются разные.
Два контура требований
Подъёмные сооружения на атомном объекте попадают одновременно под общепромышленные требования к подъёмным сооружениям и под атомные нормы. Это значит, что изготовитель обязан закрыть и привычный набор — паспорт, руководство по эксплуатации, статические и динамические испытания, приборы безопасности, — и дополнительный: класс безопасности, прослеживаемость материалов несущих конструкций, оценку соответствия для объектов использования атомной энергии, квалификацию на сейсмику. Комплект собирается один, но он должен отвечать на вопросы обоих направлений.
| Требование | Обычный кран | Кран, важный для безопасности |
|---|---|---|
| Металл несущих конструкций | Сертификаты на партии | Прослеживаемость до плавки и элемента |
| Сварка | По стандартам предприятия | Аттестованные технологии и сварщики |
| Контроль швов | Выборочный | Расширенный, аттестованная лаборатория |
| Падение груза | Не анализируется | Конструктивные меры и обоснование |
| Сейсмика | Не требуется | Расчёт или испытания по проектным воздействиям |
| Обесточивание | Удержание тормозами | Подтверждается, включая работу со снятием груза |
| Оценка соответствия | По общим правилам | По НП-071-18, для высоких классов — приёмка |
Требование не уронить груз
Центральное отличие кранов, работающих с ответственными грузами, — меры против падения. Решается это на уровне конструкции: резервирование элементов подвеса, схемы с дублированием канатов, тормоза с избыточностью, ограничение зоны перемещения груза так, чтобы маршрут не проходил над критичным оборудованием. Конкретные решения задаёт проект, а изготовитель обязан подтвердить, что реализовал их и проверил. К этому же относится защита от подъёма груза выше допустимой отметки и блокировки по зонам. Подтверждением служат расчёты, протоколы проверки блокировок и акты по итогам испытаний.
Сейсмическая квалификация
Для кранов, важных для безопасности, проект задаёт сейсмические воздействия, при которых сооружение обязано сохранить груз и не разрушиться. Подтверждение обычно расчётное — крупногабаритный мостовой кран на вибростенд не поставишь, — но расчёт выполняется по согласованной методике с исходными данными из проекта, а отдельные узлы и приборы безопасности могут проверяться испытаниями. Важно, что расчёт относится к конкретному исполнению: замена тележки, привода или тормозов после квалификации требует пересмотра.
Кран важен для безопасности не тогда, когда он поднимает реакторное оборудование, а тогда, когда он может его уронить.
Испытания на заводе и на площадке
Заводская программа включает проверку геометрии и сборки, работу механизмов, статические и динамические испытания с контрольным грузом, проверку тормозов, ограничителей, концевых выключателей, указателей и регистратора параметров. Отдельно проверяется поведение при снятии питания. Приборы безопасности поставляются с собственными документами и поверкой, если это средства измерений. После монтажа на площадке испытания повторяются в объёме, установленном документацией, уже с участием эксплуатирующей организации. Изготовитель обычно участвует в шефмонтаже, и расхождения между заводскими и монтажными результатами приходится объяснять ему.
Грузозахватные приспособления
Траверсы, захваты, стропы специального изготовления для ответственных операций — это отдельная продукция со своим паспортом, своими расчётами и своими испытаниями. Для операций с транспортными контейнерами и топливом приспособления часто делаются под конкретную задачу, и требования к ним не мягче, чем к самому крану. Приспособление, изготовленное «по месту» без паспорта и испытаний, на атомном объекте использовать нельзя, и вопросы будут к тому, кто его поставил.
Комплект документов на поставку
- паспорт подъёмного сооружения и паспорта грузозахватных приспособлений;
- сертификаты на металл несущих конструкций с привязкой к плавкам и элементам;
- схема сварных соединений металлоконструкций и заключения неразрушающего контроля;
- расчёты несущих конструкций, в том числе на сейсмические воздействия;
- обоснование мер против падения груза и протоколы проверки блокировок;
- протоколы статических и динамических испытаний с указанием контрольного груза;
- документы на приборы безопасности, включая свидетельства о поверке средств измерений;
- акты о несоответствиях и решения по ним, документ об оценке соответствия;
- руководство по эксплуатации, инструкция по монтажу, ведомость ЗИП.
Типичные причины непринятия
- кран изготовлен как обычный, а в проекте у него класс безопасности;
- нет прослеживаемости металла главных балок;
- сейсмический расчёт выполнен на типовую модель, а не на поставляемое исполнение;
- меры против падения груза заявлены, но не подтверждены протоколами проверок;
- регистратор параметров или ограничитель поставлен без документов и поверки;
- грузозахватные приспособления идут без паспортов и протоколов испытаний.
Порядок работы завода при таких заказах опирается на программу обеспечения качества по НП-090-11: она описывает управление документацией, входной контроль, работу с несоответствиями и записи. Атом-Плюс помогает крановым заводам разобрать техническое задание и класс безопасности до заключения договора, разработать технические условия и программу обеспечения качества, согласовать план качества с контрольными точками и собрать комплект документов, закрывающий и общепромышленные, и атомные требования. Если вы поставляете подъёмные сооружения на атомные объекты, оставьте заявку в форме ниже.

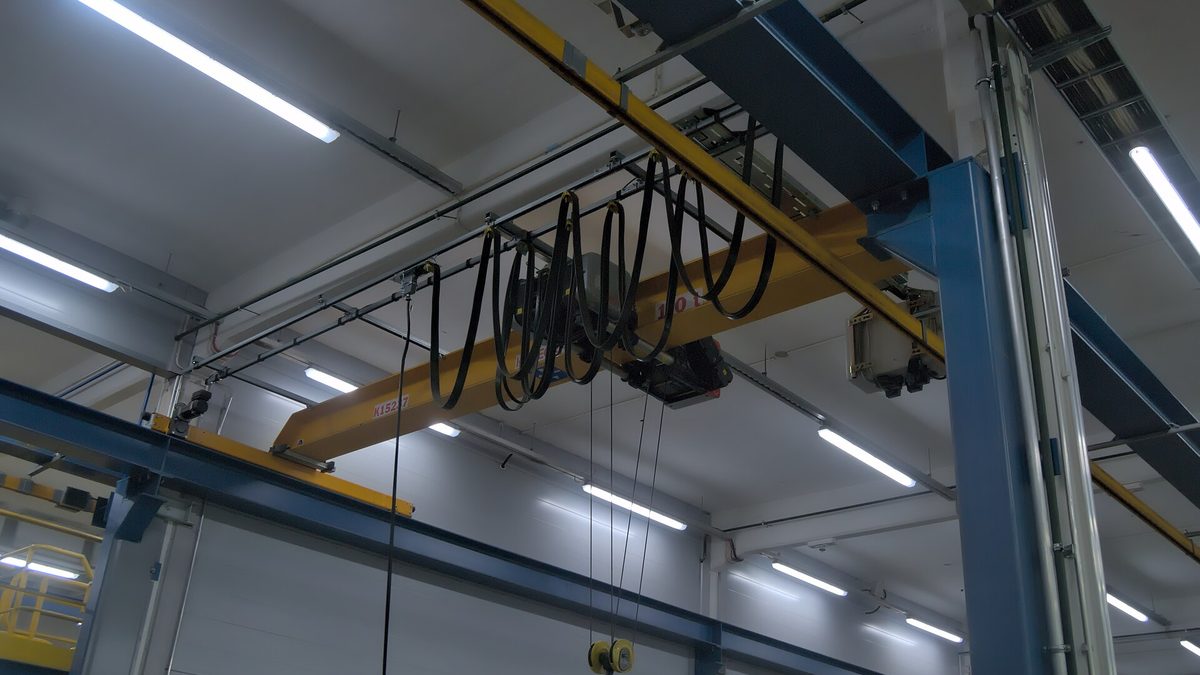

Фото: Antti Leppänen, Wikimedia Commons, CC BY 4.0
