Дизель-генераторы аварийного электроснабжения: последняя линия обороны
Когда внешнее электроснабжение потеряно, насосы расхолаживания питает дизель-генератор. От него требуют не мощности в каталоге, а запуска за отведённое время и приёма нагрузки без отказа. Разбираем, как устроена схема аварийного питания, от чего зависит класс безопасности дизеля, что подтверждают испытания и какие документы ждут от завода.
Реактор заглушен, цепная реакция остановлена, но топливо продолжает выделять остаточное тепло. Его нужно отводить, а значит — крутить насосы. Внешнее электроснабжение потеряно. Между активной зоной и повреждением топлива остаётся дизель-генератор, который должен запуститься с первой попытки и принять нагрузку. Именно этот сценарий развернулся на Фукусиме, где аварийные источники питания оказались недоступны и события пошли по худшему пути. Разбираем, что из этого следует для завода-поставщика.
Где стоит дизель и что он питает
Аварийная дизель-генераторная установка — источник электроснабжения для потребителей, от которых зависит безопасность блока при потере рабочего и резервного питания от энергосистемы. Это насосы систем аварийного расхолаживания и охлаждения, насосы промконтура, приводы арматуры, системы управления и контроля, аварийное освещение, вентиляция ответственных помещений.
Дизели размещают в отдельных зданиях или отсеках, физически разделённых так, чтобы один пожар, затопление или внешнее воздействие не вывели из строя все каналы сразу. Каждый канал системы безопасности имеет собственный дизель, собственные топливные баки, собственные системы пуска и охлаждения. Независимость каналов — не формальность, а главное свойство схемы.
Почему требования смещены в сторону запуска
Обычный энергетический дизель оценивают по мощности, расходу топлива и ресурсу. Аварийный дизель оценивают в первую очередь по трём другим вещам.
- Время от команды до готовности принять нагрузку. Оно задано проектом и определяется тем, как быстро потребителям нужно питание.
- Приём нагрузки. Дизель принимает крупные электродвигатели ступенями по заданной программе, без недопустимых провалов напряжения и частоты.
- Готовность после длительного простоя. Агрегат месяцами стоит без работы и обязан запуститься именно в тот единственный раз, когда он понадобился.
Отсюда конструктивные решения: постоянный подогрев масла и охлаждающей воды, поддержание системы пуска в готовности, резервирование пусковых устройств, автономность по топливу на время, заданное проектом.
Аварийный дизель измеряется не киловаттами, а вероятностью того, что он заведётся в тот единственный раз, когда это важно.
От чего зависит класс безопасности
Класс присваивает проектная организация по федеральным нормам и правилам, прежде всего по НП-001-15, исходя из функции установки и последствий её отказа. Дизель канала системы безопасности и дизель, питающий потребителей общестанционных нужд, относятся к разным классам. От класса зависят требования к сейсмостойкости, к квалификации оборудования на условия окружающей среды, к резервированию и независимости каналов, к объёму контроля при изготовлении и к форме оценки соответствия по НП-071-18.
Важно, что дизель-генераторная установка — это комплекс: двигатель, генератор, система возбуждения и регулирования, топливная система, система пуска, аккумуляторные батареи, автоматика, щиты. Требования класса распространяются на комплекс, а не только на двигатель.
Испытания: что и когда
| Этап | Что подтверждается | Где проводится |
|---|---|---|
| Приёмо-сдаточные | Мощность, характеристики генератора, работа регуляторов | Стенд изготовителя |
| Квалификационные | Сейсмостойкость, условия среды, стойкость к внешним воздействиям по классу | Аттестованный стенд |
| Пусковые | Время запуска, приём нагрузки ступенями, автоматический пуск по сигналу | Пусконаладка на объекте |
| Комплексные | Работа канала целиком: дизель, щит, потребители, алгоритм | Блок |
| Периодические | Подтверждение готовности в эксплуатации, в том числе с нагрузкой | Станция, по регламенту |
Периодичность и объём эксплуатационных испытаний задают регламент станции и условия действия лицензии. Пропуск испытаний — стандартное замечание инспекции, потому что недоказанная готовность равна неготовности.
Комплект документов на поставку
- технические условия на установку с указанием класса безопасности и конструкторская документация;
- документ об оценке соответствия в форме, предусмотренной для данного класса;
- паспорта на двигатель, генератор, щиты, аккумуляторные батареи, теплообменники;
- протоколы приёмо-сдаточных и квалификационных испытаний, включая внешние воздействия;
- сведения о программе обеспечения качества изготовителя и о лицензии, если деятельность лицензируется;
- документы на покупные комплектующие, включая автоматику и средства измерений;
- руководство по эксплуатации с регламентом периодических испытаний и критериями исправности;
- ведомость запасных частей и данные о ресурсе основных узлов.
Типичные причины непринятия
- Установка собрана из общепромышленных комплектующих, для которых нет подтверждения соответствия по заявленному классу.
- Не подтверждено время запуска и приёма нагрузки в тех условиях, что заданы проектом.
- Нет протоколов сейсмических испытаний на комплекс, есть только на двигатель.
- Система пуска не резервирована так, как требует задание.
- Автоматика реализует алгоритм, отличающийся от проектного, без согласования изменений.
- Каналы не независимы: общие элементы в топливной системе или в системе охлаждения.
- В руководстве нет программы периодических испытаний, и эксплуатации нечем подтверждать готовность.
Атом-Плюс работает с изготовителями и поставщиками оборудования аварийного электроснабжения: разбираем требования задания по классу безопасности, готовим технические условия и программу обеспечения качества под ФНП, формируем комплект на оценку соответствия по НП-071-18 и помогаем закрыть замечания приёмочной комиссии. Материалы по урокам аварий доступны на сайте МАГАТЭ. Если вам предстоит поставка дизель-генераторной установки на атомный объект, оставьте заявку в форме ниже.

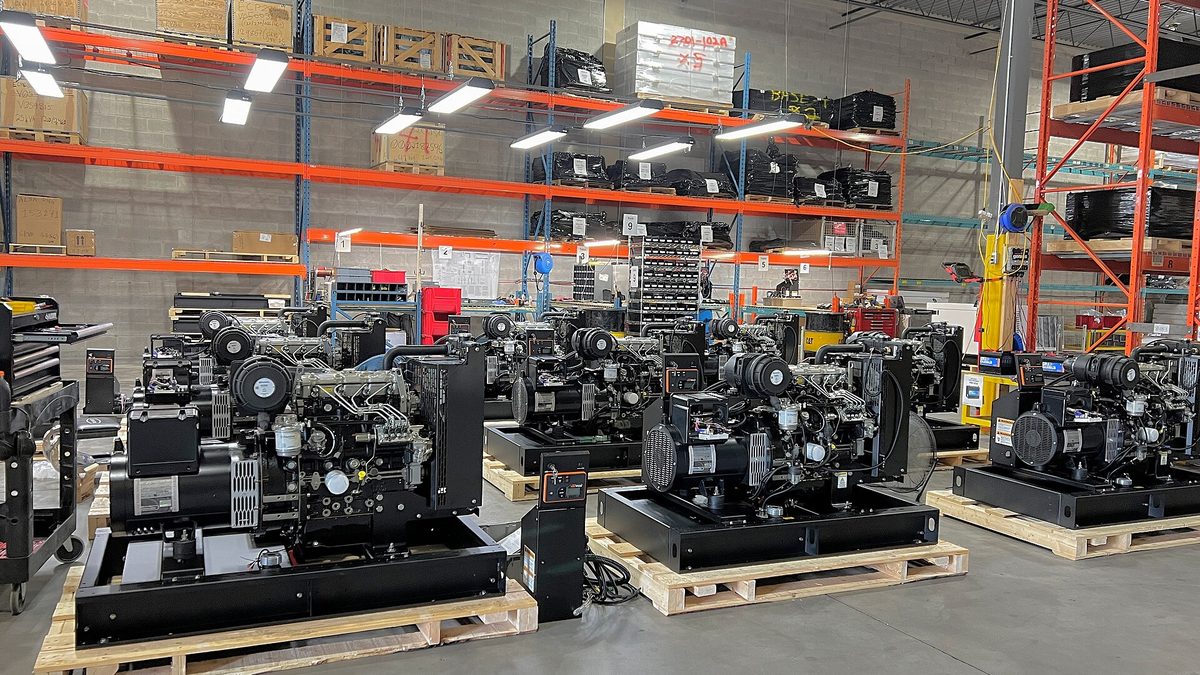

Фото: Aurora Generators, Wikimedia Commons, CC BY 4.0
