Защитная оболочка энергоблока: как её строят и что контролируют на каждом этапе
Защитная оболочка современного блока двойная: внутренняя предварительно напряжённая железобетонная со стальной облицовкой и наружная, принимающая внешние воздействия. Разбираем, как её возводят ярусами, как натягивают канаты, чем подтверждают герметичность и что проверяют в оболочке на работающем блоке.
На стройплощадке энергоблока цилиндр оболочки растёт заметно медленнее, чем окружающие здания. Один ярус — это опалубка, армирование, установка каналов под канаты, закладные детали, приёмка скрытых работ, заливка, выдержка. Затем всё повторяется. Со стороны кажется, что работа стоит. На самом деле возводится конструкция, которая должна удержать среду внутри при тяжёлой аварии и выдержать удар снаружи. Разбираем, как её строят и что контролируют.
Зачем нужны две оболочки
У современных блоков защитная оболочка двойная, и у каждой части своя задача. Внутренняя предварительно напряжённая железобетонная оболочка со стальной герметизирующей облицовкой удерживает радиоактивные вещества внутри и воспринимает внутреннее давление при аварии. Наружная железобетонная оболочка принимает внешние воздействия и защищает внутреннюю. Между ними — межоболочечное пространство, в котором поддерживается разрежение, а воздух перед выбросом проходит очистку. Так последний барьер безопасности перестаёт зависеть от одной конструкции.
Из чего состоит внутренняя оболочка
| Элемент | Функция | Что контролируют |
|---|---|---|
| Железобетонная стена и купол | Несущая способность, восприятие давления | Прочность бетона, армирование, геометрия |
| Стальная облицовка изнутри | Герметичность | Сварные швы, плотность, отсутствие дефектов |
| Каналы и канаты преднапряжения | Обжатие бетона, работа без раскрытия трещин | Положение каналов, усилие натяжения, состояние канатов |
| Проходки и шлюзы | Проход коммуникаций и людей без потери плотности | Узлы уплотнения, испытания каждой проходки |
| Система контроля протечек | Подтверждение герметичности в эксплуатации | Результаты периодических испытаний |
Как работает преднапряжение
Бетон хорошо сопротивляется сжатию и плохо растяжению. При внутреннем давлении стенка оболочки работала бы на растяжение, и в ней открылись бы трещины. Чтобы этого не произошло, конструкцию заранее обжимают. В теле стены и купола при бетонировании устанавливают каналы, после набора прочности в них протягивают пучки высокопрочных канатов и натягивают их домкратами по заданной программе. Канаты опираются на анкерные устройства, усилие передаётся на бетон, конструкция оказывается сжатой ещё до того, как на неё подействует давление.
Порядок натяжения не произвольный: он рассчитывается проектом так, чтобы обжатие шло симметрично и не возникло перекосов. Каждый канат имеет паспорт, фактическое усилие фиксируется протоколом, отклонения анализируются. Канаты в системе с возможностью контроля остаются доступными, и усилие в них периодически проверяется на работающем блоке.
Стальная облицовка
Герметичность даёт не бетон, а стальной лист изнутри оболочки. Листы монтируют укрупнёнными блоками, сваривают между собой, а швы проверяют: визуально-измерительным контролем, неразрушающими методами и контролем плотности швов. Отдельная тема — места примыкания облицовки к проходкам, шлюзам и закладным деталям: именно они дают большую часть замечаний. Облицовку защищают от повреждений на всё время дальнейших работ, потому что случайный прожог при монтаже оборудования внутри — это ремонт с повторным контролем.
Последовательность возведения
- Фундаментная плита и нижняя часть конструкции.
- Монтаж укрупнённых блоков стальной облицовки по ярусам.
- Армирование яруса, установка каналов преднапряжения, закладных деталей и проходок.
- Приёмка скрытых работ, бетонирование яруса, выдержка и уход.
- Повторение цикла по высоте цилиндрической части.
- Монтаж и бетонирование купола, часто с подъёмом укрупнённых блоков целиком.
- Протяжка и натяжение канатов по проектной программе.
- Монтаж шлюзов, герметичных проходок и систем контроля.
- Испытания на прочность и герметичность.
Испытания
Готовность оболочки подтверждается испытаниями давлением. Сначала прочностное испытание избыточным давлением с измерением перемещений и деформаций конструкции в контрольных точках и сопоставлением их с расчётом. Затем испытание на герметичность: измеряется скорость утечки среды из объёма при заданном давлении и сравнивается с допустимым значением. Отдельно испытываются шлюзы, гермопроходки и уплотнения. Результаты входят в состав документов, подтверждающих готовность блока к следующим этапам.
Оболочку строят не для нормальной работы блока. Её строят для одного дня, который не должен наступить, — и именно поэтому проверяют всю жизнь блока.
Что контролируют в эксплуатации
- Периодические испытания на герметичность с измерением скорости утечки.
- Контроль усилий в канатах преднапряжения и состояния анкерных узлов.
- Наблюдение за деформациями и осадками конструкции по геодезическим маркам.
- Осмотры бетона и облицовки на предмет трещин, коррозии и повреждений.
- Проверка работоспособности шлюзов, проходок и систем поддержания разрежения.
- Учёт результатов в отчётах по эксплуатации и при обосновании продления срока службы.
Нормативная сторона и надзор
Требования к защитной оболочке как к системе безопасности задаются федеральными нормами и правилами из каталога ФНП и проектом блока. Работы выполняются по лицензии на сооружение, контроль ведут строительный контроль заказчика и государственный надзор. Международная практика требований к защитным оболочкам обобщается в документах МАГАТЭ. О ходе работ на конкретных блоках — бетонировании ярусов, подъёме купола, испытаниях оболочки — регулярно сообщает пресс-центр Росатома.
Почему это важно подрядчику
Организация, выходящая на такие работы, сталкивается не с необычной технологией, а с необычной плотностью доказательств: аттестованные технологии, аттестованный персонал, входной контроль каждой партии материалов, исполнительная документация на каждый ярус, извещения о несоответствиях и их закрытие. Конструкция сдаётся не по факту готовности, а по факту доказанного соответствия. Компания, не выстроившая систему качества заранее, теряет на площадке месяцы.
Атом-Плюс готовит строительные и монтажные организации к работе на объектах использования атомной энергии: оформление лицензии на сооружение, разработка программ обеспечения качества под конкретные виды работ, порядок входного контроля и ведения исполнительной документации, подготовка к проверкам заказчика и Ростехнадзора. Если ваша компания идёт на площадку энергоблока, оставьте заявку в форме ниже.

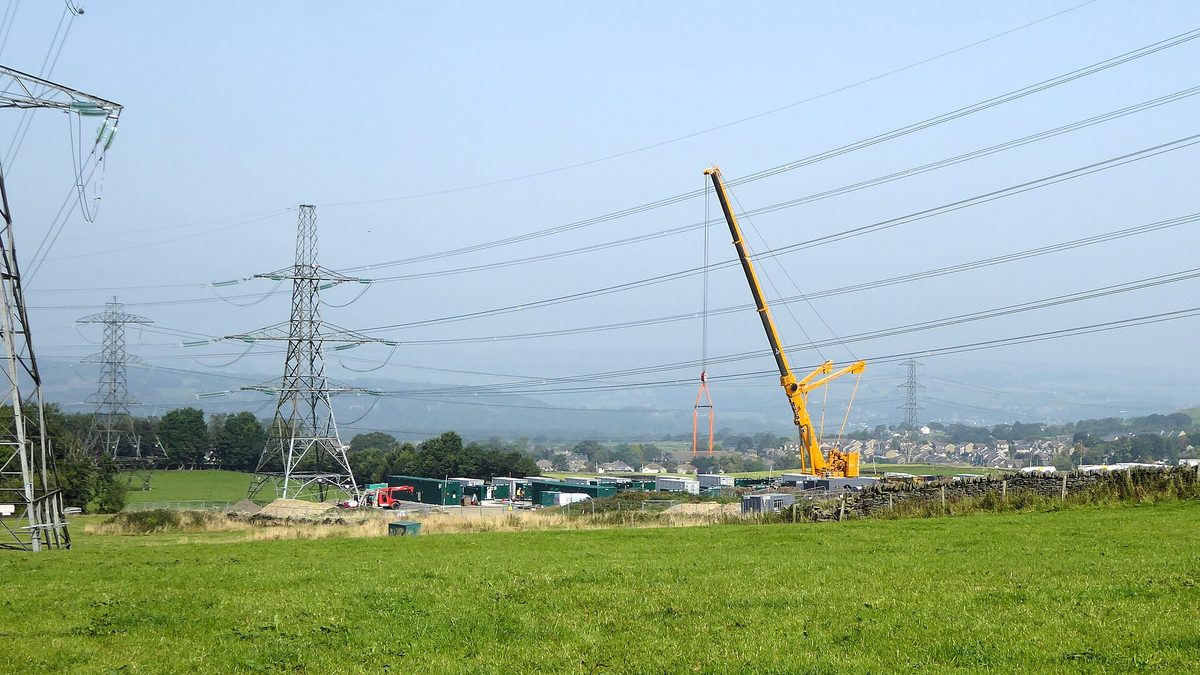

Фото: Kevin Waterhouse, Wikimedia Commons, CC BY-SA 2.0
