Три контура АЭС: почему вода из реактора никогда не попадает в реку
Самый частый вопрос жителей атомных городов: куда девается вода, которая была в реакторе. Разбираем схему из трёх контуров, показываем, где проходят границы между ними, чем отличается ВВЭР от одноконтурных реакторов и как на станции следят за тем, что границы держат.
На общественных слушаниях по продлению срока эксплуатации блока первый же вопрос из зала звучит одинаково много лет подряд: куда уходит вода, которая была в реакторе, и правда ли, что её потом сбрасывают в реку. Ответ короткий: не уходит и не сбрасывают, потому что это разные воды в разных замкнутых системах. Ответ длинный требует разобрать схему станции.
Зачем вообще несколько контуров
Реактор производит тепло. Турбина превращает тепло в механическую работу, генератор — в электричество. Между ними нужно передать энергию, но не нужно передавать вещество. Как только вода побывала в активной зоне, она становится радиоактивной: примеси в ней активируются нейтронами, и в неё попадают продукты коррозии и следы деления. Пускать такую воду по всему машинному залу означало бы сделать радиационно опасной половину станции. Поэтому тепло передают через стенку, а воду оставляют на своей стороне.
Первый контур
Первый контур — это сам реактор, главные циркуляционные насосы, трубопроводы, компенсатор давления и внутренние трубки парогенераторов. Вода здесь находится под высоким давлением, поэтому не вскипает даже при температуре намного выше ста градусов. Контур замкнут, герметичен и радиоактивен. Он размещён внутри защитной оболочки, а всё, что из него выводится на очистку, возвращается обратно или уходит в систему обращения с жидкими радиоактивными отходами.
Второй контур
Вторая вода приходит в парогенератор снаружи трубок. Она забирает тепло через металл стенки, вскипает, и пар идёт на турбину. Отработав, пар попадает в конденсатор, превращается обратно в воду и возвращается в парогенератор. Этот круг тоже замкнут. В нормальном режиме он не радиоактивен: вещество из первого контура в него не переходит, переходит только тепло. Именно поэтому машинный зал двухконтурной станции — обычное, хотя и очень шумное, промышленное помещение.
Третий контур
Пар в конденсаторе нужно чем-то охладить. Для этого через конденсатор прокачивают техническую воду из пруда-охладителя, реки или из системы градирен. Она проходит по своим трубкам, нагревается на несколько градусов и уходит обратно в водоём или на градирню. С водой второго контура она нигде не смешивается: их тоже разделяет металл. Белый шлейф над градирней, который на фотографиях выдают за выброс, — это водяной пар из третьего контура, охлаждающая вода, которая никогда не была ни в реакторе, ни в парогенераторе.
| Контур | Что входит | Радиоактивность | Замкнут |
|---|---|---|---|
| Первый | Реактор, ГЦН, компенсатор давления, трубки парогенератора | Да | Да, внутри защитной оболочки |
| Второй | Парогенератор, турбина, конденсатор, питательный тракт | В норме нет | Да |
| Третий | Конденсатор со стороны технической воды, водоём или градирни | Нет | Разомкнут на водоём либо замкнут на градирни |
Граница — это стенка трубки
Барьер между первым и вторым контурами физически представляет собой тонкую металлическую трубку парогенератора, и таких трубок в аппарате тысячи. Их состояние — предмет постоянного внимания: неразрушающий контроль при ремонтах, глушение подозрительных трубок, контроль водно-химического режима с обеих сторон, чтобы не развивалась коррозия. Давление в первом контуре выше, чем во втором, поэтому при разгерметизации течь пойдёт из первого во второй, а не наоборот.
Такую течь не ищут вручную. Второй контур непрерывно контролируют по активности: пробоотбор, приборы на линии продувки парогенераторов и на паре. Появление характерных нуклидов — сигнал о нарушении плотности задолго до того, как это станет заметно по другим параметрам. Дальше действует регламент: снижение мощности, поиск дефектной трубки, её отключение.
Между реактором и рекой не одна преграда, а две стенки и целая система измерений, которая существует ровно для того, чтобы заметить дырку в первой из них.
Где схема другая
Трёхконтурная схема — не единственная. У реакторов канального типа и у кипящих реакторов схема одноконтурная: пар образуется прямо в активной зоне и идёт на турбину. Там машинный зал действительно относится к зоне контролируемого доступа, и обслуживают оборудование с учётом этого. У быстрых натриевых реакторов контуров тоже три, но по-другому: в первых двух циркулирует натрий, и только третий — пароводяной. Промежуточный натриевый контур нужен как раз для того, чтобы радиоактивный натрий первого контура не встречался с водой.
Что контролируется помимо самих контуров
- Активность воды и пара второго контура, продувочной воды парогенераторов.
- Состояние теплообменных поверхностей по результатам контроля в ремонтные кампании.
- Качество воды третьего контура и температура сбрасываемой воды в водоёме.
- Обращение с жидкими радиоактивными отходами, которые образуются при очистке первого контура.
- Показатели радиационного контроля в санитарно-защитной зоне и зоне наблюдения.
Нормы и ответственность
Разделение сред и контроль барьеров — не добрая воля станции, а лицензионное требование. Обеспечение радиационной безопасности населения регулирует закон №3-ФЗ, требования к системам и к эксплуатации собраны в федеральных нормах и правилах в библиотеке ЯРБ, за санитарной частью радиационного контроля и за состоянием зоны наблюдения следит Роспотребнадзор. Обращение с жидкими отходами первого контура подчиняется закону №190-ФЗ. Любая организация, которая выполняет на станции работы с оборудованием контуров — от контроля металла парогенераторов до химической промывки, — попадает в ту же систему требований: лицензия на соответствующий вид деятельности, программа обеспечения качества, аттестованный персонал и методики контроля.
Атом-Плюс готовит подрядные и эксплуатирующие организации к работе в этом контуре требований: разрабатывает программы обеспечения качества под конкретные виды работ, собирает комплекты документов на лицензию Ростехнадзора и сопровождает получение разрешений работникам. Если вашей организации предстоит выходить на площадку атомной станции, оставьте заявку в форме ниже.

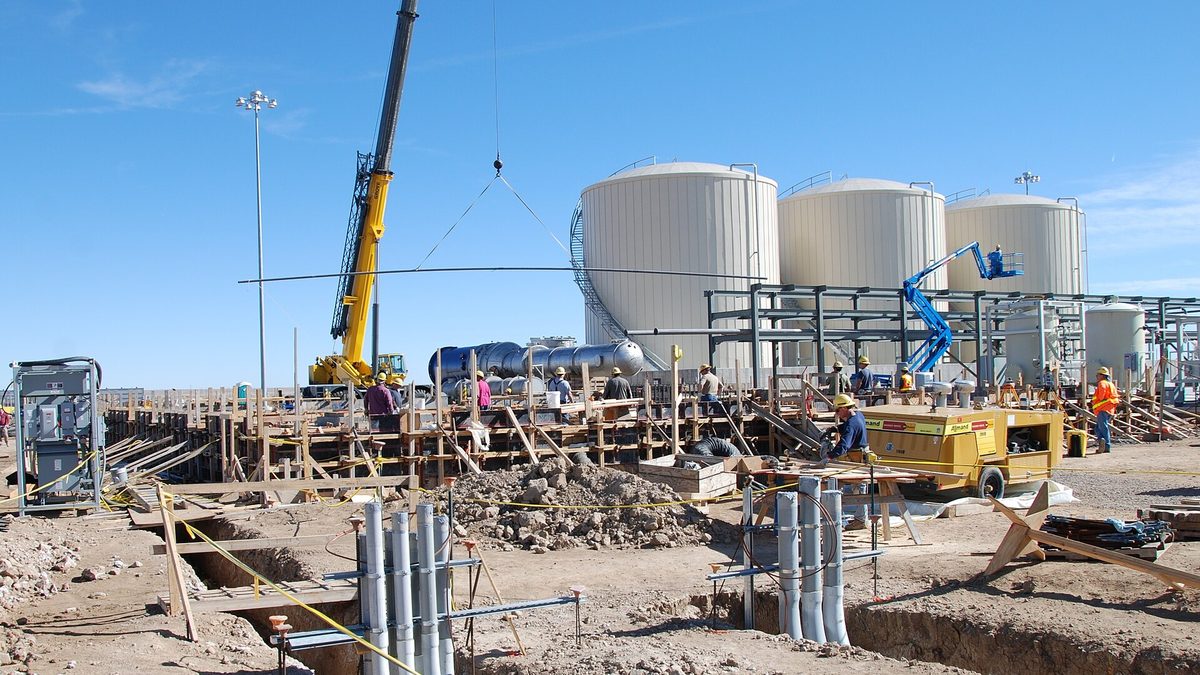

Фото: PEO ACWA, Wikimedia Commons, CC BY 2.0
