Ионообменные фильтры и смолы: расходник, который становится отходом
Смолу закупают как химический реагент по накладной, а выгружают из колонны уже как радиоактивные отходы, которые нужно охарактеризовать, упаковать, учесть и кому-то передать. Разбираем, где стоят ионообменные фильтры, от чего зависит их класс безопасности, что требуют от поставщика смолы и почему выгрузка отработавшей загрузки оказывается самой дорогой операцией.
Смолу привозят бочками по накладной, как обычный химический реагент: марка, масса, паспорт качества. Через несколько лет работы ту же смолу выгружают из колонны, и она уже не реагент, а радиоактивные отходы, которые нужно охарактеризовать, упаковать, поставить на учёт, перевести в приемлемую форму и передать. На этом переходе — из строки «материалы» в строку «отходы» — теряется больше денег и времени, чем на самой очистке. Разбираем цепочку целиком.
Что делает ионообменный фильтр
Ионообменный фильтр — это аппарат с загрузкой из синтетической смолы, через который прокачивают воду. Смола обменивает свои подвижные ионы на ионы из раствора и удерживает их на себе. В результате из воды уходят растворённые примеси, в том числе радионуклиды в ионной форме, а активность концентрируется в слое загрузки. Фильтр не сжигает и не разрушает радионуклиды: он их собирает.
Где такие фильтры стоят
- в системах очистки теплоносителя, где поддерживают водно-химический режим контура;
- в цепочках спецводоочистки как ступень доочистки после выпарки или фильтрации;
- в системах очистки воды бассейнов выдержки отработавшего топлива;
- в схемах переработки трапных и дезактивационных вод.
Чем ближе фильтр к первому контуру и к топливу, тем выше активность загрузки в конце ресурса и тем жёстче требования ко всему, что с ней связано.
От чего зависит класс безопасности
Класс безопасности аппарата присваивает проектная организация по федеральным нормам и правилам, прежде всего по НП-001-15, исходя из того, какую функцию фильтр выполняет и что произойдёт при его отказе. Колонна в контуре очистки теплоносителя и колонна на трапных водах различаются по классу, а значит — по объёму контроля при изготовлении, по форме оценки соответствия и по составу документов. Сама смола классу безопасности не подлежит, но её характеристики попадают в требования к системе: без нужной обменной ёмкости и стойкости аппарат проектную функцию не выполнит.
Требования к смоле и её проверка
Смола для атомного объекта — не биржевой товар. Заказчик проверяет параметры, которые определяют и качество очистки, и поведение загрузки в конце жизни.
| Параметр | Почему важен | Чем подтверждается |
|---|---|---|
| Обменная ёмкость | Определяет ресурс загрузки и частоту замены | Паспорт партии, протокол лабораторных испытаний |
| Гранулометрия и прочность гранул | Крошка забивает дренажи и уходит в контур | Испытания на истираемость, ситовой анализ |
| Термическая и радиационная стойкость | Деструкция смолы даёт органику и газы в отходах | Данные изготовителя, условия применения в ТУ |
| Чистота по примесям | Хлориды и органика влияют на коррозию контура | Сертификат качества партии, входной контроль |
| Прослеживаемость партии | Связывает отходы с конкретной поставкой | Маркировка тары, сопроводительные документы |
Конкретные значения по каждому параметру берутся из проекта и технических условий станции, а не из общего каталога поставщика.
Регенерация и конец ресурса
Часть загрузок регенерируют растворами кислот и щелочей, возвращая смоле обменную способность. Плата за это — регенерационные растворы, которые сами становятся жидкими радиоактивными отходами и идут на выпарку. Часть загрузок работает без регенерации до истощения. Решение принимается проектом, исходя из того, что дешевле для конкретной схемы: перерабатывать растворы или чаще менять смолу.
Ионообменная смола не уменьшает количество активности на площадке ни на беккерель. Она лишь переводит её в форму, с которой удобнее работать — и обязывает работать.
Выгрузка: самая недооценённая операция
Отработавшая загрузка — это влажная масса с активностью, которую нужно вывести из аппарата, не рассыпав и не облучив персонал. Штатная схема — гидротранспорт в ёмкость-хранилище пульпы. Если конструкция фильтра не обеспечивает полную выгрузку, остатки приходится доставать вручную, со вскрытием аппарата и дозовыми нагрузками. Поэтому при закупке аппарата смотрят не только на очистку, но и на:
- полноту выгрузки загрузки гидротранспортом без вскрытия корпуса;
- конструкцию дренажных устройств, которые не забиваются крошкой;
- возможность промывки и дезактивации внутренних поверхностей;
- совместимость с существующей на площадке схемой приёма пульпы.
Отходы: учёт, форма, передача
С момента выгрузки отработавшая смола существует как радиоактивные отходы. Её характеризуют по радионуклидному составу и активности, классифицируют, учитывают в системе государственного учёта и контроля в порядке, установленном постановлением №542, и хранят до переработки. Дальше её переводят в форму, пригодную для длительного хранения или захоронения, оформляют паспорт упаковки и передают национальному оператору в порядке, установленном 190-ФЗ. Каждый шаг требует записей, и разрыв в цепочке записей — типичное замечание инспекции.
Типичные причины непринятия и замечаний
- Смола поставлена без паспорта партии и без протоколов, подтверждающих заявленные характеристики.
- Марка заменена аналогом без согласования с проектной организацией.
- Аппарат не обеспечивает полную выгрузку, а в руководстве по эксплуатации этот сценарий не описан.
- Отработавшая загрузка не охарактеризована: нет данных для классификации отходов.
- Записи об образовании и перемещении отходов не связаны с конкретным аппаратом и датой.
- Форма отходов не соответствует критериям приёмки организации, которой их передают.
Атом-Плюс сопровождает эксплуатирующие организации и поставщиков по этой цепочке: помогаем сформулировать требования к смоле и аппаратам в технических условиях, выстроить учёт и первичные записи по образующимся отходам, подготовить документы для передачи отходов и привести процедуры в соответствие с требованиями надзора. Если у вас копится отработавшая смола без ясной схемы дальнейших действий, оставьте заявку в форме ниже.

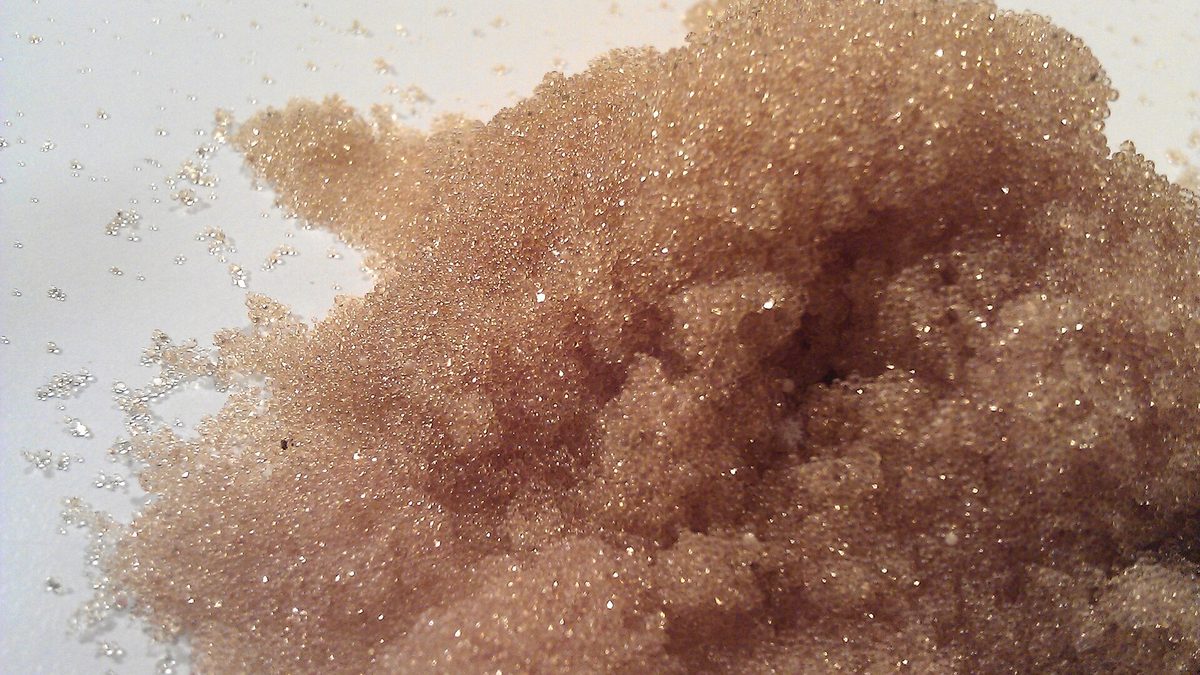

Фото: Tomásdearg92, Wikimedia Commons, CC BY-SA 3.0
