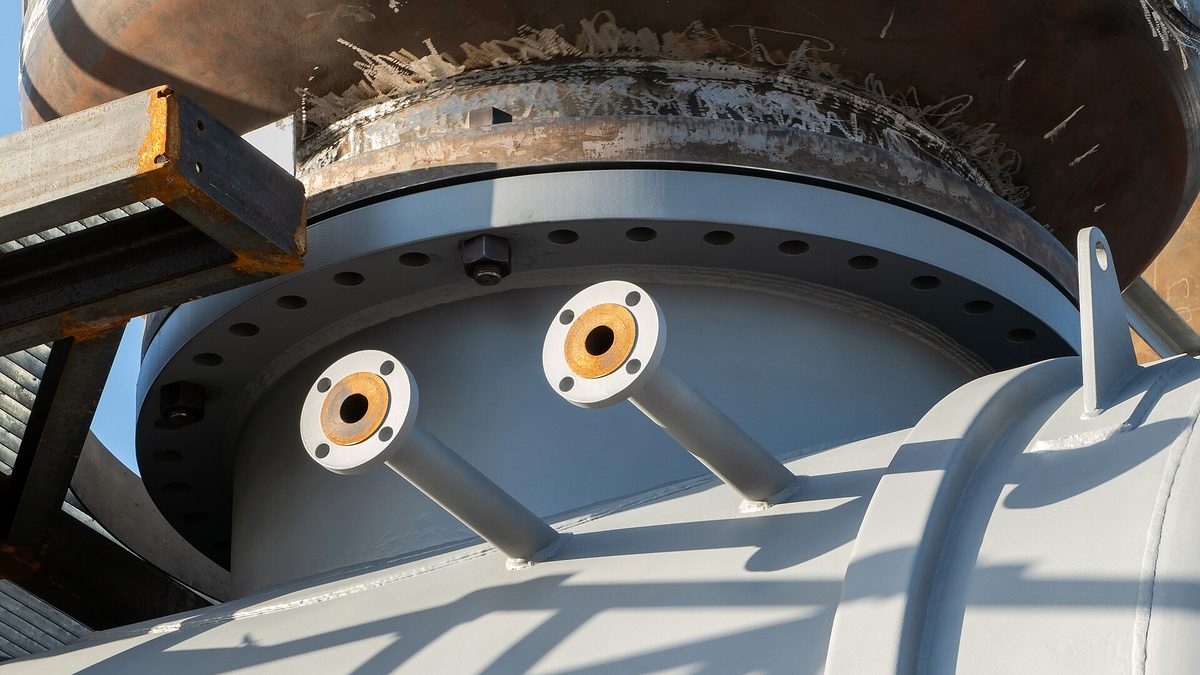

Сосуды под давлением на атомном объекте: два надзора и один комплект документов
Сосуд на атомной площадке живёт сразу в двух системах требований: общепромышленной и атомной. Изготовители узнают об этом на приёмке, когда выясняется, что паспорт оформлен по одной логике, а спрашивают по другой. Разбираем, как определить область требований для конкретного сосуда и собрать комплект, который закроет оба контура сразу.
Котельный завод отгрузил на атомную площадку ресивер. Паспорт оформлен по привычной форме, удостоверение о качестве изготовления подписано, гидравлика проведена. На площадке заказчик задаёт вопрос: под какой класс безопасности изготовлен сосуд, кто проводил оценку соответствия для объекта использования атомной энергии и где план качества. У завода этих документов нет, потому что он делал сосуд как обычный сосуд. Разбираем, где проходит граница и как не попасть в этот разрыв.
Почему у сосуда два набора требований
Атомная станция — это не только реакторное отделение. На площадке есть системы сжатого воздуха, азота, технологические ёмкости, воздухосборники, гидроаккумуляторы, деаэраторы, баки-приямки. Часть из них относится к объектам использования атомной энергии и попадает под атомные федеральные нормы и правила. Часть работает вне этого контура и регулируется общепромышленными требованиями к оборудованию под избыточным давлением. Некоторые сосуды оказываются на пересечении. Надзор в обоих случаях ведёт Ростехнадзор, но это разные направления надзора с разными нормами, разными инспекторами и разной логикой проверки.
Первый вопрос: под что изготавливается изделие
До начала работы нужно получить от заказчика письменный ответ на два вопроса: относится ли сосуд к элементам, классифицируемым по НП-001-15, и какой класс безопасности ему присвоен. Классификацию выполняет проектант, а не завод. Ответ определяет всё остальное: применяемые нормы, объём контроля, форму оценки соответствия, состав документов. Если сосуд к классифицируемым элементам не относится, работают общепромышленные требования и обычный порядок. Если относится — добавляется атомный контур, и он не заменяет общепромышленный, а накладывается сверху. Действующие атомные нормы собраны в каталоге ФНП.
| Что сравниваем | Общепромышленный контур | Атомный контур |
|---|---|---|
| Основание требований | Правила промышленной безопасности для оборудования под давлением | Федеральные нормы и правила в области использования атомной энергии |
| Классификация | По параметрам и среде | По влиянию на безопасность, классы с 1 по 4 |
| Подтверждение соответствия | Документы изготовителя по применимым правилам | Оценка соответствия по НП-071-18 |
| Участие третьей стороны | Как правило, не требуется | Приёмка уполномоченной организацией для высоких классов |
| Система качества завода | Внутренняя система менеджмента | Программа обеспечения качества по НП-090-11 |
| Основной документ на изделие | Паспорт сосуда | Тот же паспорт плюс документ об оценке соответствия |
Один паспорт, две логики
Практическое решение — не делать два комплекта, а собрать один, который отвечает на вопросы обоих направлений надзора. Паспорт сосуда остаётся базовым документом: он содержит характеристики, сведения о материалах, о сварке, о термообработке, о контроле и об испытаниях. Для атомного контура в него добавляются класс безопасности, ссылка на технические условия, согласованные с заказчиком, и приложение с документами об оценке соответствия. Приложения к паспорту становятся объёмнее: там появляются заключения аттестованной лаборатории, сведения об аттестации технологий сварки и сварщиков, карта прослеживаемости материалов.
Материалы и прослеживаемость
Для классифицируемых сосудов материал обечаек, днищ, патрубков и крепежа берётся из допущенных марок, а сертификаты привязываются к конкретным элементам через номера плавок и маркировку. Схема раскроя листа с перемаркировкой заготовок — документ, который на приёмке спрашивают в первую очередь. Общепромышленная практика «сертификат на партию листа лежит в деле» для атомного контура недостаточна: нужно показать, из какого листа вырезана именно эта обечайка.
Сварка, контроль, термообработка
Технологии сварки аттестуются, сварщики допускаются к работам в соответствии с требованиями применяемых норм. Каждый шов получает номер и попадает в схему сварных соединений, к которой потом привязываются заключения неразрушающего контроля. Лаборатория должна быть аттестована на нужные методы и объекты контроля. Термообработка, если предусмотрена, подтверждается диаграммой фактического режима. Гидравлическое или пневматическое испытание проводится по программе с оформлением протокола, а не только записью в паспорте.
Сосуд на атомной площадке не становится атомным от места установки. Он становится таким в момент, когда проектант присвоил ему класс, — и лучше узнать об этом до раскроя листа.
Оценка соответствия
Для сосудов, относящихся к оборудованию объектов использования атомной энергии, оценка соответствия проводится по НП-071-18 в формах приёмки, испытаний, экспертизы, декларирования или сертификации в зависимости от класса. Высокие классы означают приёмку уполномоченной организацией по плану качества с контрольными точками: входной контроль металла, сборка под сварку, сварка, контроль, термообработка, испытание, окончательная приёмка. Точки закрываются с участием представителя, и порядок их прохождения согласуется до запуска изделия в производство.
Что происходит после поставки
Дальнейшая судьба сосуда — зона ответственности эксплуатирующей организации, но изготовителю полезно её понимать. Сосуд ставится на учёт в установленном порядке, проходит первичное техническое освидетельствование и далее периодические освидетельствования в назначенные сроки. Всё это делается по паспорту. Если паспорт оформлен небрежно, отсутствует часть приложений или данные не сходятся с маркировкой, проблемы возникнут не в цехе, а на площадке, и разбираться будут с поставщиком через рекламацию.
Комплект документов на поставку
- паспорт сосуда с указанием класса безопасности и ссылкой на технические условия;
- удостоверение о качестве изготовления;
- сертификаты на основной металл, сварочные материалы и крепёж с привязкой к плавкам;
- схема раскроя и карта перемаркировки заготовок;
- схема сварных соединений и заключения аттестованной лаборатории;
- диаграммы термообработки и протоколы испытаний на прочность и плотность;
- сведения об аттестации технологий сварки и допуске сварщиков;
- акты о несоответствиях и решения по ним, документ об оценке соответствия;
- руководство по эксплуатации, схема строповки, указания по консервации.
Где чаще всего рвётся
- завод узнаёт о классе безопасности после изготовления изделия;
- металл закуплен по общепромышленному сертификату без нужного подтверждения;
- прослеживаемость обрывается на раскрое листа;
- контроль выполнен лабораторией без аттестации на данный объект;
- план качества не согласован, контрольные точки пройдены без представителя;
- паспорт закрывает общепромышленные требования, но не содержит документа об оценке соответствия.
Атом-Плюс помогает изготовителям сосудов разграничить требования до начала производства: определяет, попадает ли изделие под атомный контур, готовит технические условия и программу обеспечения качества, выстраивает прослеживаемость от листа до обечайки, согласует план качества с контрольными точками и собирает единый комплект документов, который закрывает оба направления надзора. Если вы поставляете сосуды на атомные площадки, оставьте заявку в форме ниже.
