Опоры и подвески трубопроводов АЭС: незаметный элемент с большими последствиями
Опора выглядит как кусок металла с пружиной, а на деле задаёт, какие напряжения возникнут в трубопроводе при разогреве. Разбираем типы опор и подвесок, класс безопасности, изготовление и контроль, состав документов на поставку и ошибки, из-за которых расчёт на прочность перестаёт соответствовать смонтированному.
Пружинную опору привезли на площадку с транспортным фиксатором. Смонтировали, фиксатор не сняли, о настройке никто не вспомнил. На горячей обкатке труба пошла вверх, опора осталась жёсткой, и в соседнем сварном шве появились напряжения, которых нет ни в одном расчёте. Разбираться будут не с монтажником, а с заводом-изготовителем, потому что первым делом запросят паспорт и карту настройки. Опоры и подвески — самая недооценённая позиция в поставке трубопроводных систем.
Что делает опора
Опорно-подвесная система решает три задачи одновременно. Первая — нести вес: сам трубопровод, среда внутри, изоляция, арматура. Вторая — не мешать тепловым перемещениям: при разогреве длинная нитка удлиняется, и если её зажать, металл ответит напряжениями. Третья — воспринимать динамику: гидроудары, вибрацию насосов, сейсмические нагрузки, реакции при разрыве.
Эти задачи конфликтуют. Жёсткая опора хорошо держит вес и динамику, но блокирует перемещение. Свободная подвеска пропускает перемещение, но не гасит колебания. Поэтому опорно-подвесная система — это набор разнотипных элементов, расставленных по трассе по результатам расчёта на прочность, а не по месту, где удобно приварить.
Типы элементов
| Элемент | Что воспринимает | Что допускает |
|---|---|---|
| Неподвижная опора | Вес, распорные усилия, динамику | Перемещение не допускает, задаёт точку отсчёта |
| Скользящая, катковая | Вес | Перемещение вдоль оси |
| Направляющая | Боковые усилия | Осевое перемещение |
| Пружинная опора и подвеска | Вес с изменением усилия по ходу | Вертикальное перемещение |
| Постоянного усилия | Вес неизменным усилием | Большое вертикальное перемещение |
| Гидроамортизатор, демпфер | Динамические и сейсмические нагрузки | Медленные тепловые перемещения |
Демпфер — отдельный случай: он практически не сопротивляется медленному тепловому ходу и жёстко включается при быстром нагружении. Именно поэтому его нельзя заменить раскосом, а раскос нельзя заменить демпфером.
Класс безопасности и требования
Опоры и подвески относятся к тому же классу безопасности, что и трубопровод, который они несут: классификация выполняется по федеральным нормам и правилам в соответствии с НП-001-15. Класс определяет объём требований: к материалам, к сварке, к объёму неразрушающего контроля, к аттестации технологий и персонала, к составу документации.
Для элементов, важных для безопасности, изготовитель проходит оценку соответствия по НП-071-18 в форме, установленной для этой продукции, и работает по программе обеспечения качества, разработанной по НП-090-11. Отсутствие любого из этих двух элементов делает поставку непринимаемой независимо от качества металла.
Изготовление и контроль
Производственный цикл опоры не выглядит сложным, и это обманчиво. Контрольные точки распределяются так:
- входной контроль металла: сертификат на партию, соответствие марки и плавки, маркировка;
- контроль заготовок и раскроя, прослеживаемость от плавки до детали;
- сварка по аттестованной технологии аттестованным сварщиком, с отметкой клейма;
- неразрушающий контроль сварных швов в объёме, установленном для класса;
- контроль геометрии и присоединительных размеров;
- испытание пружинного блока: характеристика упругого элемента, ход, усилие;
- испытание гидроамортизатора на работоспособность и герметичность;
- антикоррозионное покрытие и контроль его толщины;
- консервация, маркировка, транспортная фиксация подвижных частей.
Отдельный пункт — упругие элементы. Их характеристику снимают и фиксируют, потому что именно она потом переносится в карту настройки на площадке. Пружина, не совпадающая с паспортом, разрушает всю логику расчёта.
Настройка и исполнительная документация
Пружинная опора имеет два состояния: холодное, в котором её монтируют, и горячее, в котором она работает. Положение указателя в каждом состоянии задано проектом. На монтаже опору выставляют в холодное положение, снимают транспортный фиксатор и записывают фактическое показание. После разогрева проверяют горячее положение.
Эти показания попадают в исполнительную документацию и становятся предметом проверки. Неправильно настроенная опора либо перегружает соседние точки, либо разгружается полностью и перестаёт нести трубопровод, а нагрузка уходит на патрубки оборудования.
Опора стоит как несколько метров трубы, а определяет, выдержит ли соединение, которое стоит как весь трубопровод.
Документы на поставку
- паспорт изделия с указанием обозначения по проекту, нагрузок и хода;
- сертификаты на применённые материалы с указанием плавок;
- протоколы неразрушающего контроля сварных соединений;
- протоколы испытаний упругих элементов и демпферов;
- сведения об аттестации технологии сварки и сварщиков;
- документ об оценке соответствия для изделий, важных для безопасности;
- карта настройки с холодным и горячим положением;
- инструкция по монтажу, включая снятие транспортных креплений.
Что уточнять до запуска в производство
Основная часть проблем с опорами возникает не в цехе, а в исходных данных. До начала изготовления должны быть однозначно зафиксированы: класс безопасности каждой позиции, расчётные нагрузки в холодном и горячем состоянии, величина и направление перемещений, требование по сейсмике, температура среды и окружающего воздуха, тип присоединения к трубопроводу и к строительной конструкции, требования к покрытию.
Отдельно уточняется, кто выполняет настройку на площадке и по какому документу. Если этот вопрос не решён заранее, карта настройки не появляется ни у кого, а изготовитель узнаёт об этом уже после претензии. Вторая позиция, которую стоит согласовать письменно, — допустимые отступления по присоединительным размерам: подгонка опоры по месту на площадке обычно запрещена, и любое несовпадение превращается в остановку монтажа.
Типичные ошибки
- Транспортный фиксатор не снят после монтажа, пружина не работает.
- Опора заменена на площадке «аналогом» без согласования с проектной организацией.
- Приварка деталей опоры непосредственно к трубопроводу вне проекта.
- Карта настройки не заполнена, фактические показания нигде не зафиксированы.
- Демпфер установлен вместо жёсткого раскоса или наоборот.
- В паспорте указана нагрузка, а обозначение по проекту отсутствует, и на площадке невозможно понять, куда ставить изделие.
- Прослеживаемость металла обрывается: сертификат есть, связи с конкретной деталью нет.
Атом-Плюс сопровождает изготовителей опорно-подвесных систем: разрабатывает программу обеспечения качества под реальный цех, готовит комплект к оценке соответствия по НП-071-18 и выстраивает состав сопроводительной документации так, чтобы поставка проходила входной контроль заказчика без возвратов. Если вы изготавливаете или монтируете опоры и подвески для атомных объектов, оставьте заявку в форме ниже.

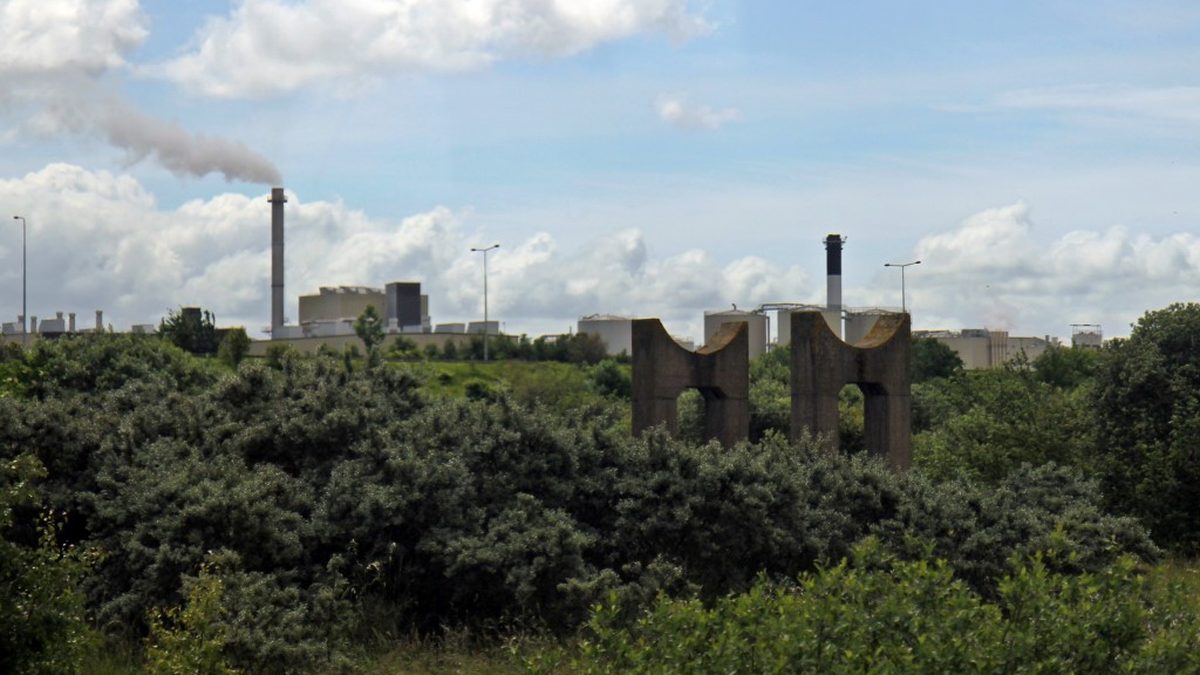

Фото: El Pollock, Wikimedia Commons, CC BY-SA 2.0
