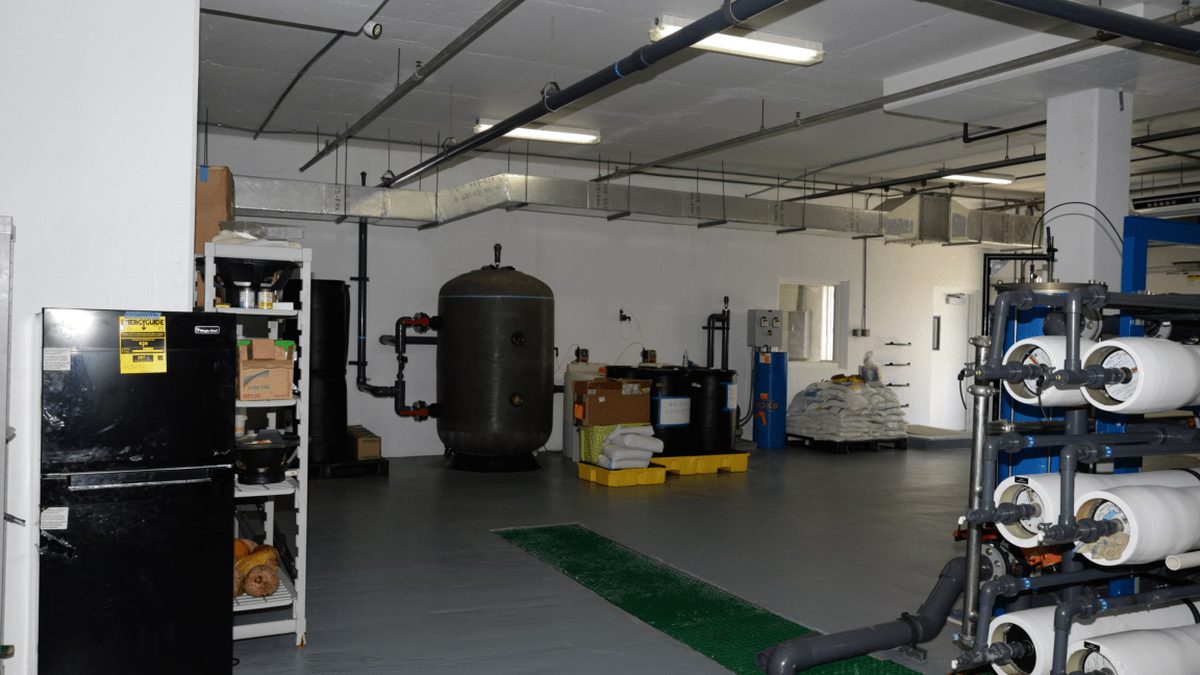

Оборудование спецводоочистки: как на станции чистят радиоактивные воды
Выпарной аппарат, фильтры, ионообменные колонны, ёмкости и насосы — установки спецводоочистки собирают из обычного на вид оборудования, но каждое изделие идёт на объект со своим классом безопасности и своей папкой документов. Разбираем, как устроена цепочка очистки, что на самом деле проверяет заказчик и почему партии возвращают заводу.
Завод делает выпарные аппараты для химических производств двадцать лет. Приходит заказ от атомной станции, конструктор смотрит опросный лист и не видит принципиальной разницы: та же ёмкость, тот же греющий элемент, та же нержавеющая сталь. Разница обнаруживается на приёмке, когда заказчик просит документ об оценке соответствия по классу безопасности и карты контроля сварных швов, которых в проекте изготовления не предусмотрено. Разбираем, чем оборудование спецводоочистки отличается от химического аналога.
Что такое спецводоочистка
Спецводоочистка — это комплекс установок, которые очищают жидкие среды станции, содержащие радионуклиды: продувочную воду контура, трапные и обмывочные воды, регенерационные растворы, воды спецпрачечной и дезактивации. Задача двойная. Первая — вернуть воду в цикл или довести её до состояния, при котором сброс допустим по проекту и санитарным нормам. Вторая — сконцентрировать активность в минимальном объёме, чтобы её было дешевле перерабатывать и хранить.
Три базовых процесса
Технологические схемы разных станций отличаются, но кирпичи одни и те же.
- Выпарка. Вода испаряется, радионуклиды остаются в упаренном растворе. На выходе — очищенный конденсат и кубовый остаток с высокой концентрацией солей и активности.
- Фильтрация. Механические и намывные фильтры снимают взвеси, шлам, продукты коррозии. Часто это первая ступень, защищающая дорогие последующие.
- Ионный обмен. Смола забирает растворённые ионы радионуклидов, доочищая воду до нужного качества.
Между ступенями — ёмкости, насосы, теплообменники, арматура, трубопроводы. Всё это тоже оборудование спецводоочистки, и на него распространяются те же правила.
Где начинается атомная специфика
Оборудование СВО работает с радиоактивной средой. Отсюда набор требований, которых нет у химического аналога:
- герметичность: протечка на этом контуре — это загрязнение помещения и переоблучение персонала;
- дезактивируемость поверхностей: гладкость, отсутствие застойных зон и карманов, где копится шлам;
- ремонтопригодность с учётом дозовых нагрузок: узлы должны меняться быстро и по возможности дистанционно;
- коррозионная стойкость к агрессивным регенерационным растворам;
- прослеживаемость материалов и сварки на всю глубину.
От чего зависит класс безопасности
Класс безопасности определяет проектировщик по федеральным нормам и правилам, в первую очередь по НП-001-15, исходя из функции элемента и последствий его отказа. Одна и та же по конструкции ёмкость в схеме очистки трапных вод и в схеме, связанной с первым контуром, получит разный класс. Завод не имеет права присваивать класс сам: он берёт его из технического задания и под него строит процесс изготовления и контроля.
От класса зависит форма оценки соответствия по НП-071-18, требования к сосудам и трубопроводам, объём неразрушающего контроля, необходимость лицензии на конструирование и изготовление и глубина участия заказчика в приёмке.
| Узел установки | Что критично при изготовлении | Что проверяет заказчик |
|---|---|---|
| Выпарной аппарат | Плотность, материал, качество швов, отсутствие застойных зон | Карты швов, протоколы неразрушающего контроля, гидроиспытание |
| Фильтры механические | Конструкция под замену загрузки, уплотнения | Ресурс, регламент замены, обращение с отработавшей загрузкой |
| Ионообменные колонны | Стойкость к регенерационным растворам, полнота выгрузки смолы | Схема выгрузки, материал внутренних устройств |
| Ёмкости и насосы | Герметичность уплотнений, дезактивируемость наружных поверхностей | Испытания на герметичность, паспорта, покрытия |
| Арматура и трубопроводы | Класс, материал, разъёмные соединения | Документы на комплектующие, сертификаты материалов |
Спецводоочистка не уничтожает активность. Она перекладывает её из большого объёма воды в маленький объём отходов, с которым кому-то придётся жить дальше.
Что остаётся на выходе
Кубовый остаток после выпарки и отработавшая ионообменная смола — это радиоактивные отходы. Их собирают, хранят в ёмкостях, перерабатывают в форму, пригодную для длительного хранения, и передают в установленном порядке в соответствии с 190-ФЗ. Значит, при проектировании установки СВО считают не только производительность по воде, но и объём образующихся отходов и их совместимость с той схемой переработки, которая есть на площадке. Оборудование, которое даёт хорошую очистку и вдвое больше кубового остатка, на станции никому не нужно.
Комплект документов на поставку
- технические условия на изделие и конструкторская документация с указанием класса безопасности;
- документ об оценке соответствия в форме, предусмотренной для данного класса;
- паспорт изделия, сертификаты на основные материалы и сварочные материалы;
- протоколы неразрушающего контроля сварных соединений, гидравлических испытаний, испытаний на герметичность;
- сведения о программе обеспечения качества изготовителя и о лицензии, если деятельность лицензируется;
- руководство по эксплуатации с регламентом дезактивации, замены загрузок и выгрузки смолы;
- ведомость запасных частей и перечень узлов, требующих замены в зоне повышенных доз.
Типичные причины непринятия
- Изделие изготовлено по общепромышленным нормам без учёта требований к оборудованию класса безопасности.
- Нет прослеживаемости материалов: сертификат есть, а связать его с конкретной плавкой и конкретным швом нельзя.
- Сварщики и специалисты неразрушающего контроля не аттестованы под заявленную область.
- Конструкция имеет карманы и застойные зоны, дезактивировать которые невозможно.
- Не предусмотрена штатная выгрузка отработавшей загрузки.
- Покрытия не выдерживают дезактивирующих растворов, указанных в регламенте станции.
