Электрооборудование для АЭС: классификация, квалификация и документы
У шкафа управления для атомной станции два независимых признака: класс безопасности и допустимый перерыв питания. Из них вырастает вся программа квалификации — от старения и радиации до сейсмики и электромагнитной совместимости. Разбираем, что подтверждает изготовитель, как считается квалифицированный срок службы и какие документы уезжают с изделием.

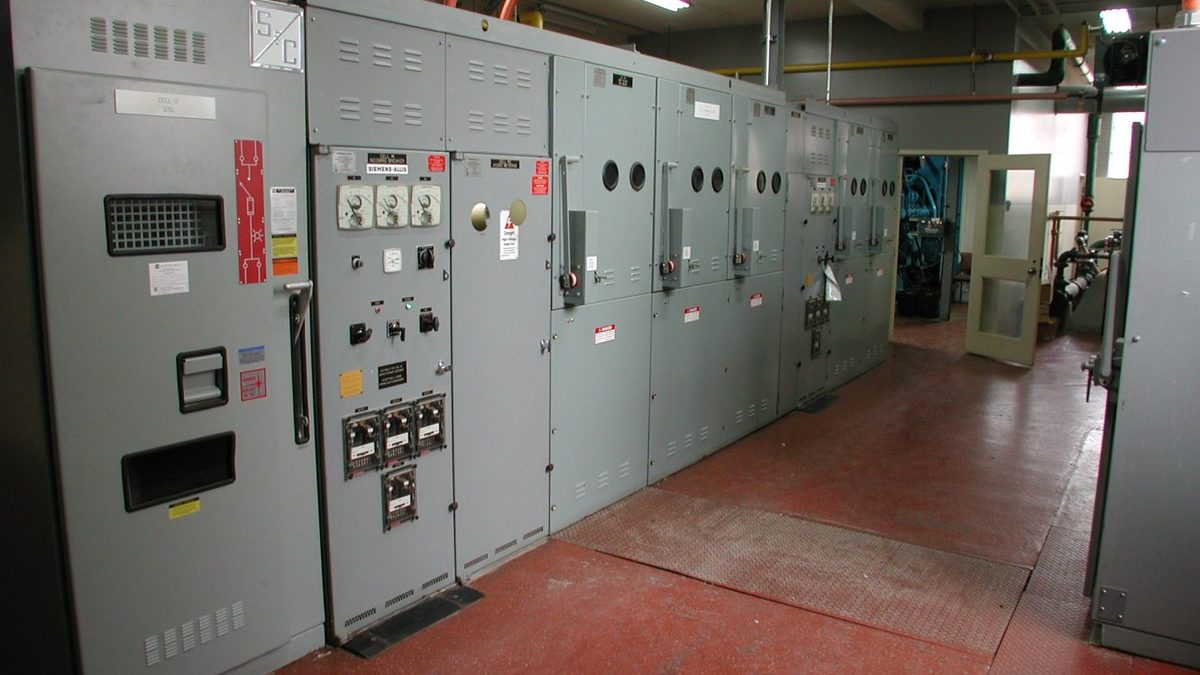

Электротехнический завод собрал шкаф управления по техническому заданию и привёз его на приёмку. Комплектующие качественные, схема отработана, испытания на заводе прошли. Первый вопрос представителя заказчика: где протоколы квалификации на условия помещения при аварии и каков квалифицированный срок службы изделия. Второй вопрос: почему в шкафу стоит реле другого производителя, чем в документации. Оба вопроса закрывают поставку на несколько месяцев. Разбираем, что подтверждает изготовитель электрооборудования для атомной станции.
Два независимых признака изделия
Электрооборудование на станции описывается двумя параметрами, которые часто путают. Первый — класс безопасности по НП-001-15: он зависит от того, в какой системе работает изделие и что произойдёт при отказе. Второй — требования к электроснабжению: потребители делятся на группы по допустимому перерыву питания, от тех, кому перерыв недопустим и питание идёт от бесперебойных источников, до тех, кто спокойно ждёт запуска дизель-генератора, и до обычных потребителей нормальной эксплуатации. Эти признаки не совпадают: изделие может быть высокого класса и допускать перерыв, и наоборот. Нормы лежат в каталоге ФНП.
Что означает квалификация
Для механического изделия достаточно показать прочность и работоспособность. Для электрооборудования главный вопрос другой: сохранит ли оно функцию в тех условиях, в которых обязано работать, и как долго. Отсюда понятие квалификации — подтверждения, что изделие выполняет заданную функцию при воздействиях, определённых проектом. Перечень воздействий берётся не из головы, а из данных по помещению размещения и по режимам, в которых изделие должно работать.
| Воздействие | Что подтверждается | Как обычно подтверждают |
|---|---|---|
| Температура и влажность | Работа в диапазоне помещения, включая аварийный режим | Камерные испытания по программе |
| Давление среды | Работа в гермообъёме при повышении давления | Испытания в камере или обоснование |
| Радиационное поле | Сохранение функции до накопленной дозы | Облучение образцов |
| Старение | Квалифицированный срок службы | Ускоренное старение перед остальными проверками |
| Сейсмика | Работа во время и после толчка | Вибростенд, для крупных изделий — расчёт |
| Электромагнитная совместимость | Устойчивость к помехам и допустимая эмиссия | Испытания в аттестованной лаборатории |
| Степень защиты оболочки | Защита от пыли и воды по заявленному исполнению | Типовые испытания |
Старение и квалифицированный срок службы
Самая недооценённая часть программы. Изделие, которое отработает в помещении десять или двадцать лет, обязано сохранить функцию к концу этого срока, а не только в новом состоянии. Поэтому в правильной программе квалификации образец сначала проходит ускоренное тепловое и радиационное старение, имитирующее срок эксплуатации, и только потом — проверку на аварийные условия и сейсмику. Итогом становится квалифицированный срок службы, который записывается в документацию и определяет, когда изделие подлежит замене. Если старение пропущено, протокол показывает, что новый шкаф выдерживает аварию, — но не показывает, что её выдержит шкаф на пятнадцатом году службы.
Комплектующие и их замена
Шкаф или панель состоят из покупных изделий: реле, автоматические выключатели, источники питания, клеммы, кабельные вводы, контроллеры. Квалифицируется вся сборка в конкретной комплектации. Отсюда правило, которое заводы усваивают дорого: замена комплектующего после квалификации не является свободным решением снабжения. Нужен анализ эквивалентности и, как правило, повторные проверки. Соответственно, перечень применённых изделий с указанием производителей и типов — часть документации, а не рабочая ведомость. Отслеживать изменения в применяемых нормах удобно по библиотеке ЯРБ.
Квалификация подтверждает не изделие вообще, а конкретное исполнение в конкретной комплектации на конкретный срок. Сменили реле — начали сначала.
Электромагнитная совместимость
Электрооборудование станции работает в плотной электромагнитной обстановке: частотные приводы, коммутация мощных цепей, радиосвязь персонала. Изделие обязано не терять функцию от помех и само не создавать недопустимых. Для оборудования систем безопасности это критично: ложное срабатывание защиты от наводки не менее опасно, чем отказ. Испытания проводятся в аттестованной лаборатории по согласованной программе, а результаты привязываются к конкретному исполнению шкафа вместе с его кабельными вводами и схемой заземления.
Заводские испытания каждого изделия
Квалификация выполняется один раз на типопредставителе, а каждое серийное изделие проходит приёмо-сдаточные испытания: проверка монтажа на соответствие схеме, сопротивление изоляции, испытание изоляции повышенным напряжением, проверка цепей защитного заземления, функциональная проверка по программе, маркировка. Протоколы оформляются на каждое изделие с указанием заводского номера. Измерительные приборы должны быть поверены, испытательные установки — аттестованы.
Оценка соответствия и комплект документов
Форма оценки соответствия определяется по НП-071-18 в зависимости от класса и вида продукции: приёмка, испытания, экспертиза, декларирование или сертификация. Для изделий высоких классов приёмку ведёт уполномоченная организация по плану качества. В комплект на поставку входят:
- паспорт изделия с классом безопасности и квалифицированным сроком службы;
- перечень применённых комплектующих с типами и изготовителями;
- отчёт и протоколы квалификации: старение, аварийные условия, радиация, сейсмика, ЭМС;
- протоколы приёмо-сдаточных испытаний на каждое изделие;
- свидетельства об аттестации испытательного оборудования и поверке средств измерений;
- схемы электрические, монтажные и таблицы соединений;
- акты о несоответствиях и решения по ним, документ об оценке соответствия;
- руководство по эксплуатации, ведомость ЗИП, указания по хранению.
Почему изделия не принимают
- квалификация выполнена без этапа старения, и срок службы не обоснован;
- протоколы относятся к другому исполнению или другой комплектации;
- комплектующие заменены после квалификации без анализа эквивалентности;
- испытания проведены в лаборатории без аттестации на нужные виды воздействий;
- степень защиты оболочки заявлена, но не подтверждена;
- маркировка и заводские номера не сходятся с протоколами.
