Что внутри тепловыделяющей сборки: как устроено ядерное топливо
Ядерное топливо выглядит не как светящийся стержень из фильмов, а как керамическая таблетка размером с ластик на карандаше. Разбираем всю матрёшку: таблетка, герметичная трубка твэла, сборка с дистанционирующими решётками — и объясняем, зачем каждый слой нужен и как он работает барьером безопасности.

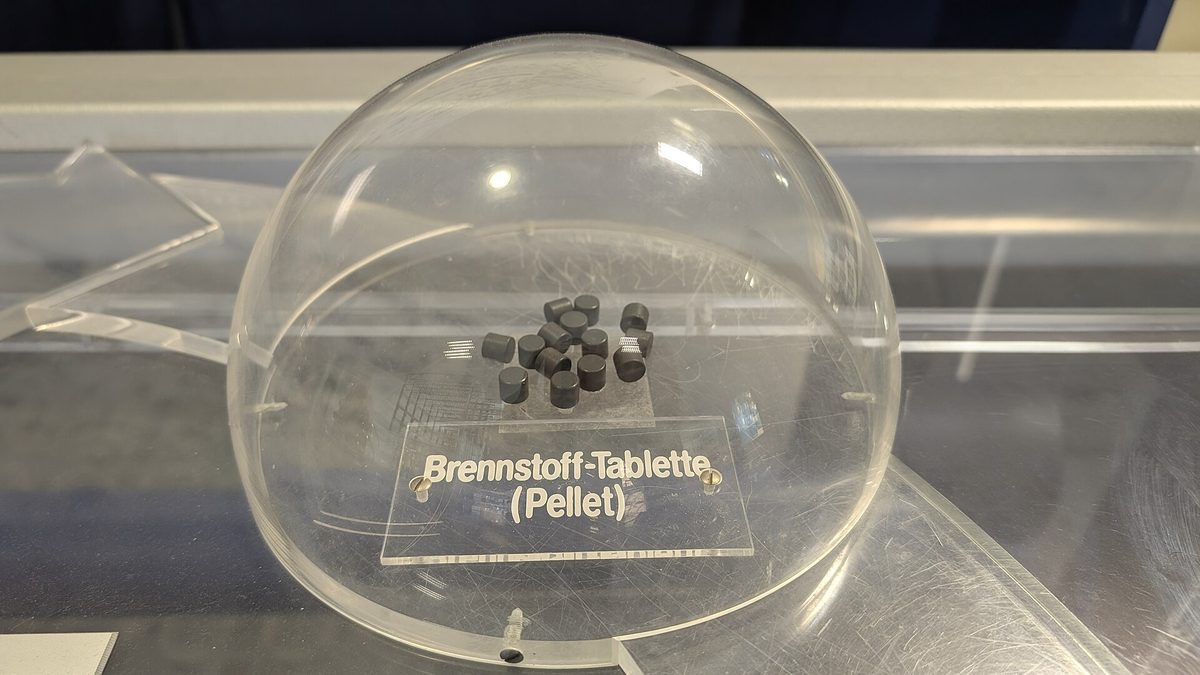

Ядерное топливо в массовом воображении — это что-то зелёное и светящееся в бочке. В реальности оно похоже на керамическую шашку из шахмат: серо-чёрный цилиндрик размером примерно с ластик на конце карандаша, твёрдый, холодный и на вид совершенно неинтересный. Из таких цилиндриков собирается вся конструкция, которая три-четыре года подряд греет воду на энергоблоке. Разберём её послойно, как матрёшку.
Слой первый: таблетка
Основа топлива — диоксид урана, керамика. Не металлический уран, а именно оксид, спечённый при высокой температуре в плотный цилиндрик. Выбор материала не случаен: керамика выдерживает очень высокую температуру, не плавится в рабочих режимах, химически устойчива и хорошо удерживает внутри себя продукты деления.
В природном уране делящегося изотопа урана-235 меньше процента, поэтому для энергетического реактора топливо обогащают — долю урана-235 повышают до нескольких процентов. Это принципиально далеко от того, что требуется для оружия, и именно поэтому энергетическое топливо оружейным быть не может.
На торцах таблетки часто делают выемки, а по краям снимают фаску. Это не украшение: при нагреве таблетка расширяется неравномерно, и такая форма компенсирует деформацию, не давая твэлу распирать изнутри.
Слой второй: твэл
Таблетки складывают столбиком в тонкую герметичную трубку. Трубка с топливом внутри — это тепловыделяющий элемент, твэл. Материал трубки — сплав на основе циркония.
Почему именно цирконий? У него редкое сочетание свойств: он почти не поглощает нейтроны, то есть не мешает цепной реакции, при этом держит температуру, давление и не разрушается в воде годами. Любой обычный конструкционный металл на этом месте съедал бы слишком много нейтронов.
Внутри твэла остаётся свободный объём и газовая полость, заполненная гелием. У этого несколько функций сразу:
- гелий хорошо проводит тепло и улучшает теплоотвод от таблетки к оболочке;
- он химически инертен и не реагирует ни с топливом, ни с оболочкой;
- свободный объём принимает газообразные продукты деления, которые выделяются из таблеток по мере выгорания топлива, и не даёт давлению внутри вырасти до опасного.
Твэл заваривают с обоих концов и проверяют на герметичность. Разгерметизация твэла в работе — это не катастрофа, но событие, которое фиксируется по активности теплоносителя и требует решений по эксплуатации.
Слой третий: сборка
Один твэл в реакторе бесполезен. Твэлы собирают в жёсткую конструкцию — тепловыделяющую сборку, ТВС. Для реакторов ВВЭР сборка имеет шестигранное сечение, из-за чего её часто называют кассетой.
| Элемент сборки | Что делает |
|---|---|
| Пучок твэлов | Собственно источник тепла |
| Дистанционирующие решётки | Держат твэлы на одинаковом расстоянии по всей длине |
| Направляющие каналы | Дорожки для органов регулирования и датчиков контроля |
| Головка и хвостовик | Фиксация в реакторе, захват при перегрузке, вход и выход теплоносителя |
| Несущий каркас | Держит геометрию при нагреве и потоке воды |
Зачем нужны дистанционирующие решётки
Это неочевидная, но критически важная деталь. Между твэлами течёт вода, и зазор должен быть одинаковым по всей высоте: если два твэла сойдутся, в этом месте вода пойдёт хуже, оболочка перегреется и может разрушиться. Решётки расставлены по длине сборки и удерживают каждый твэл в своей ячейке.
Попутно они выполняют вторую задачу — перемешивают поток. Вода, проходя решётку, закручивается, тепло от стенок уносится равномернее, и локальные перегревы не возникают. Форма решёток — предмет отдельной инженерной работы, и именно за счёт неё во многом растёт эффективность современного топлива.
Выгорающий поглотитель
Свежая загрузка топлива содержит избыточный запас реактивности: его должно хватить на несколько лет работы. Чтобы этот избыток не пришлось целиком гасить стержнями и бором в самом начале кампании, часть топлива делают с добавкой выгорающего поглотителя. Такая добавка поглощает нейтроны в начале работы, а сама постепенно выгорает — ровно с той скоростью, с какой убывает делящийся материал. Реактор получает более ровный запас реактивности на всю кампанию.
Топливо как система барьеров
Матрёшка из керамики, трубки и каркаса — не только про механику. Это первые два из четырёх физических барьеров, отделяющих продукты деления от человека.
- Керамическая матрица таблетки удерживает большую часть продуктов деления внутри себя.
- Герметичная оболочка твэла не выпускает то, что вышло из таблетки.
- Прочный корпус реактора и границы первого контура удерживают теплоноситель.
- Защитная герметичная оболочка здания удерживает всё, что вышло за пределы контура.
Безопасность реактора начинается не с автоматики и не с регламента, а с керамической таблетки, которая не отдаёт то, что в ней родилось.
Жизнь сборки после реактора
Отработав кампанию, сборка не становится мусором. Сразу после выгрузки она сильно радиоактивна и продолжает выделять остаточное тепло, поэтому её помещают в бассейн выдержки прямо на станции: вода одновременно охлаждает и защищает от излучения. После выдержки сборку можно перевозить в специальном транспортном контейнере на переработку или на хранение. В отработавшем топливе остаётся значительная доля полезного материала, и вопрос о его переработке — экономический и технологический, а не вопрос утилизации отходов. Международную практику по обращению с отработавшим топливом обобщает МАГАТЭ, а российские проекты в этой области освещает пресс-центр «Росатома».
Почему это важно не только на АЭС
Ядерные материалы — не только топливо энергоблоков. Их применяют в исследовательских установках, в производстве изотопов, в отдельных технологических процессах. Любое обращение с ними подпадает под Федеральный закон №170-ФЗ: требуется лицензия, система учёта и контроля ядерных материалов, физическая защита и подготовленный персонал с разрешениями регулятора. Та же логика барьеров, которая заложена в конструкцию сборки, воспроизводится в документах предприятия: каждый слой защиты должен быть описан и доказан.
