Арматурные работы на АЭС: механические соединения, контроль и исполнительная документация

Арматурщик завинчивает муфту на стыке стержней в нижнем ярусе стены. Через три недели это место закроет бетон, и добраться до стыка станет невозможно до конца срока службы блока. Таких стыков в конструкциях энергоблока десятки тысяч. Именно поэтому арматурные работы на атомной стройке живут по своим правилам: соединение не просто выполняется, оно аттестуется, контролируется, маркируется и документируется. Разбираем, как это устроено.

Почему арматуру выделяют в отдельную тему

Строительные конструкции энергоблока относятся к элементам, важным для безопасности, и на них распространяются федеральные нормы и правила из каталога ФНП, а также требования к оценке соответствия продукции и процессов по НП-071-18. Общие правила строительного контроля и состава исполнительной документации при этом никуда не деваются — они заданы Градостроительным кодексом. Итог: каждый стык — это и строительная операция, и элемент доказательной базы безопасности.

Два способа соединить стержни

На современных площадках применяются два основных решения для стыковки рабочей арматуры больших диаметров: механические соединения на резьбовых муфтах и ванная сварка в инвентарных формах. Нахлёсточные соединения в густоармированных зонах часто неприменимы: они увеличивают расход стали и делают каркас непроходимым для бетона.

Аттестация до начала работ

На площадке не применяется технология, которая не прошла аттестацию. Для муфтовых соединений это подтверждение того, что конкретная система муфт с конкретной арматурой даёт соединение с требуемыми характеристиками: испытываются контрольные образцы, оформляется заключение, технология включается в проект производства работ. Для сварки аттестуется технология сварки и аттестуются сварщики — персонально, на тот способ, положение и материалы, с которыми они будут работать. Оборудование и станки для нарезки резьбы тоже проходят проверку и периодическую настройку.

Входной контроль

• Арматура: сертификаты и документы о качестве, маркировка, соответствие класса и диаметра проекту, отсутствие недопустимых дефектов, при необходимости — контрольные испытания образцов.
• Муфты: партия, документы изготовителя, геометрия резьбы, соответствие заявленной системе.
• Сварочные материалы: сертификаты, условия хранения, прокалка электродов, учёт выдачи.
• Инвентарные формы и оснастка: состояние, соответствие технологии.
• Поставщики арматуры и муфт включаются в перечень одобренных с правом аудита по программе обеспечения качества.

Контроль соединений

Контроль строится по уровням. Сначала пооперационный контроль: подготовка торцов, чистота резьбы, полнота захода стержня в муфту, момент затяжки динамометрическим ключом, режимы подогрева при сварке. Затем визуально-измерительный контроль каждого выполненного стыка. Далее выборочный контроль по установленной проектом и технологией доле: неразрушающий контроль сварных соединений и механические испытания контрольных образцов, выполненных в тех же условиях, что и рабочие стыки. Отдельно проверяют геометрию каркаса, защитный слой, шаг стержней и расположение закладных деталей.

Маркировка и прослеживаемость

Стык должен быть привязан к исполнителю, дате, партии материалов и результату контроля. На площадках это реализуют через маркировку зон и захваток, ведомости стыков и клейма исполнителей. Прослеживаемость нужна не ради бюрократии: если выборочные испытания дают отрицательный результат, нужно точно понимать, какие ещё стыки выполнены тем же исполнителем, той же партией муфт и в тот же период, чтобы определить объём перепроверки.

После бетонирования стык перестаёт существовать физически и продолжает существовать только в документах. Каким он будет в документах — решается до заливки.

Что входит в исполнительную документацию

1. Акты входного контроля арматуры, муфт и сварочных материалов.
2. Копии документов об аттестации технологий и удостоверений сварщиков.
3. Журнал арматурных работ и журнал сварочных работ с привязкой к захваткам.
4. Ведомости выполненных соединений с исполнителями и датами.
5. Протоколы визуально-измерительного и неразрушающего контроля.
6. Протоколы механических испытаний контрольных образцов.
7. Геодезические исполнительные схемы армирования и закладных деталей.
8. Акты освидетельствования скрытых работ по арматуре до бетонирования.
9. Документы по устранению выявленных несоответствий и их закрытию.

Несоответствия и их закрытие

Дефектный стык не переделывается молча. Оформляется извещение о несоответствии, определяется причина, согласуется решение: переделка, усиление, отступление от проекта по согласованию с проектировщиком. Решение подтверждается контролем и закрывается документально. Практика «переварили и забыли» опасна тем, что при выборочной проверке история стыка не сходится с ведомостью, и под сомнение попадает весь объём захватки.

Где обычно теряют время

Аттестация технологии не начата заранее, и бригады ждут заключения. Сварщики аттестованы не на те положения, которые реально встречаются в конструкции. Муфты пришли партией без полного комплекта документов, входной контроль их не пропускает. Журналы ведутся по памяти в конце недели, ведомости не сходятся с фактом. Акты скрытых работ не подписаны, и строительный контроль не даёт разрешение на бетонирование — каркас стоит готовый, а заливка сдвигается на неделю, утягивая за собой график всего яруса.

Атом-Плюс помогает строительным и монтажным организациям выйти на атомные площадки: готовит документы на лицензию по сооружению объектов использования атомной энергии, разрабатывает программы обеспечения качества под арматурные и сварочные процессы, выстраивает входной контроль, формы журналов и порядок ведения исполнительной документации. Если вам предстоит работа на энергоблоке, оставьте заявку в форме ниже.

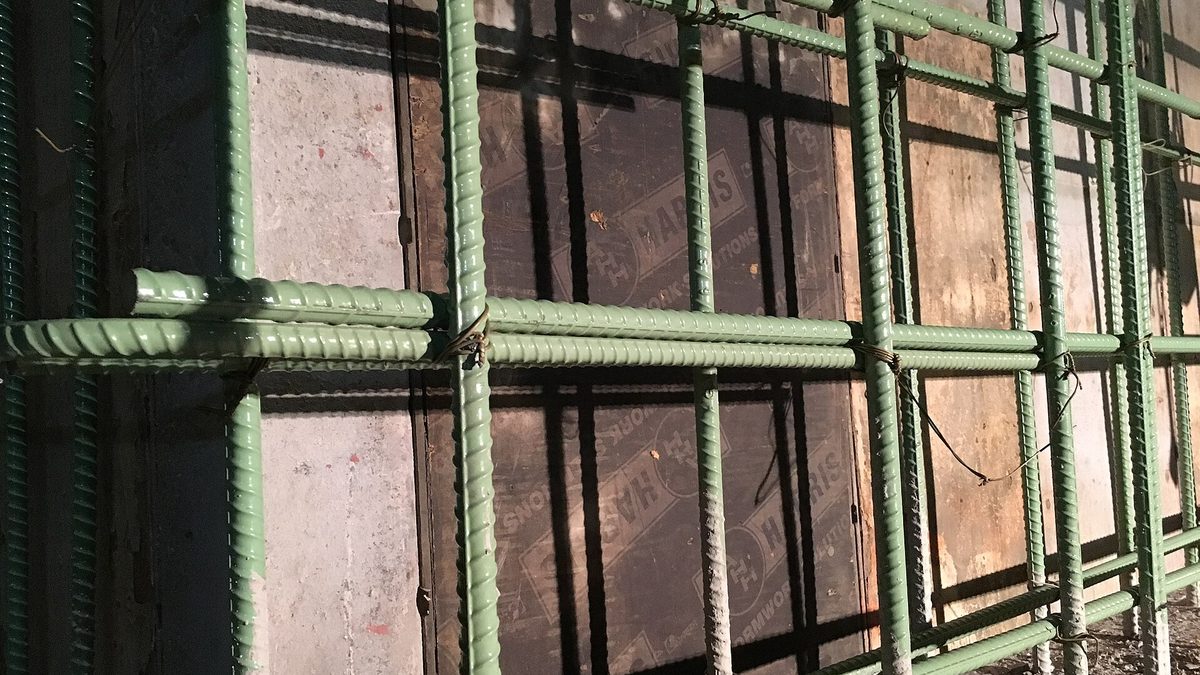

Фото: MTA Capital Construction Mega Projects, Wikimedia Commons, CC BY 2.0
