Теплообменное оборудование для АЭС: от парогенератора до доохладителя
Теплообменник для станции принимают не по тепловому расчёту, а по трубному пучку: контроль труб, соединения с трубной доской, раздельные гидроиспытания двух пространств, чистота поверхностей. Разбираем, что требуют от изготовителя, какие протоколы обязательны и почему аппарат возвращают из-за заглушенных трубок.
Машиностроительный завод сдаёт доохладитель продувки. Тепловой расчёт сошёлся, корпус выдержал давление, габариты в допуске. Представитель заказчика открывает документы и спрашивает про четыре заглушенные трубки: когда заглушены, по какому решению, как это повлияло на тепловую производительность и почему в паспорте про них нет ни слова. Аппарат уезжает обратно в цех. Разбираем, что на самом деле принимают в теплообменном оборудовании для атомной станции.
Какие аппараты стоят на энергоблоке
Теплообменное оборудование станции закрывает весь диапазон от самых ответственных элементов до общестанционных. Парогенератор разделяет первый и второй контуры и относится к границе контура теплоносителя. Теплообменники систем безопасности отводят тепло при расхолаживании и в аварийных режимах. Аппараты спецводоочистки, доохладители продувки и организованных протечек, подогреватели, конденсаторы, маслоохладители, аппараты промконтура — всё это разные системы и разные классы. Класс присваивает проектант по НП-001-15 в зависимости от влияния на безопасность; нормы лежат в каталоге ФНП.
Почему граница сред — главное в аппарате
Специфика теплообменника в том, что внутри него соприкасаются две среды, и во многих случаях одна из них радиоактивна, а вторая уходит за пределы контролируемой зоны. Протечка из трубного пространства в межтрубное означает не просто потерю эффективности, а перенос активности туда, где её быть не должно. Поэтому центр тяжести всех требований смещён на плотность разделения: качество соединения труб с трубной доской, состояние самих труб, отсутствие сквозных дефектов. Корпус и фланцы — обычная работа с давлением, а трубный пучок — то, ради чего аппарат проверяют.
Трубы и трубная доска
Трубы теплообменных аппаратов поступают на завод как отдельная позиция с собственными сертификатами и собственным входным контролем. Проверяются марка, размеры, состояние поверхности, при необходимости — сплошность методами неразрушающего контроля. Соединение труб с трубной доской выполняется развальцовкой, сваркой или их сочетанием по технологии, аттестованной для данного сочетания материалов. Каждое соединение нумеруется и привязывается к карте расположения труб в доске. Карта — обязательная часть документации: без неё невозможно потом говорить ни о заглушках, ни о результатах контроля конкретной трубки.
| Этап | Что контролируется | Документ на выходе |
|---|---|---|
| Входной контроль труб | Марка, размеры, сплошность, сертификаты по партиям | Акт входного контроля |
| Сборка пучка | Расположение, нумерация труб | Карта трубной доски |
| Соединение с доской | Технология, параметры вальцовки или режим сварки | Журнал операций, заключения контроля |
| Контроль плотности | Соединения труба — доска | Протокол испытания на плотность |
| Гидроиспытания | Трубное и межтрубное пространство раздельно | Протоколы по каждому пространству |
| Чистота и консервация | Внутренние поверхности, защита при хранении | Акт чистоты, акт консервации |
Гидравлические испытания двух пространств
Теплообменник испытывается не один раз. Трубное и межтрубное пространства проверяются раздельно, каждое своим давлением, установленным документацией, с раздельными протоколами. Отдельно проверяется плотность соединений труб с трубной доской — именно этот этап чаще всего выявляет брак. Программа испытаний согласуется заранее, потому что последовательность операций влияет на результат: аппарат, уже собранный и закрытый, проверить по-другому невозможно, а разбирать готовое изделие никто не хочет.
Заглушенные трубки и решения по несоответствиям
Дефектную трубку в пучке глушат — это нормальная практика, но только при двух условиях. Первое: количество заглушенных труб не выходит за предел, установленный документацией на изделие. Второе: каждая заглушка оформлена как несоответствие с решением, в котором есть номер трубки по карте доски, причина, принятая мера и оценка влияния на тепловую производительность и гидравлику. Заглушка, сделанная молча, превращается в скрытый дефект. Порядок работы с несоответствиями и принятия решений закрепляется в программе обеспечения качества по НП-090-11.
Теплообменник покупают ради двух сред, которые не должны встретиться. Всё остальное в аппарате — конструкция вокруг этого условия.
Тепловая производительность
Подтверждение тепловых характеристик обычно строится на расчёте по согласованной методике, а не на натурном испытании: воспроизвести проектные расходы и температуры на заводском стенде для крупного аппарата, как правило, невозможно. Отсюда требование к расчёту: он выполняется по методике, указанной в технических условиях, с исходными данными из проекта, и его результаты увязываются с фактической геометрией изготовленного пучка. Если часть труб заглушена, расчёт пересматривается. Для аппаратов, которые испытываются на стенде, программа согласуется отдельно, а стенд подлежит аттестации.
Чистота, консервация и транспортировка
Для аппаратов, работающих со средами контура и спецводоочистки, требования к чистоте внутренних поверхностей входят в приёмку: отсутствие окалины, стружки, посторонних предметов, следов масла. Проверяется и фиксируется актом. Дальше — консервация на срок хранения и транспортировки, заглушки на патрубках, защита от попадания влаги. Аппарат едет на площадку и может простоять там месяцы до монтажа. Если консервация выполнена формально, к моменту монтажа поверхности успеют испортиться, и претензия придёт изготовителю.
Оценка соответствия и комплект документов
Форма оценки соответствия определяется по НП-071-18 в зависимости от класса и вида продукции. Для высоких классов приёмку ведёт уполномоченная организация по плану качества с контрольными точками, часть из которых привязана к операциям, которые потом не проверить: сборка пучка, контроль соединений до закрытия корпуса. В комплект на поставку входят паспорт аппарата, сертификаты на металл корпуса и труб с привязкой к плавкам и партиям, карта трубной доски, схема сварных соединений и заключения по контролю, протоколы гидравлических испытаний по каждому пространству, протокол испытания на плотность соединений труба — доска, диаграммы термообработки, тепловой расчёт, акты чистоты и консервации, акты о несоответствиях с решениями, документ об оценке соответствия и эксплуатационная документация.
Из-за чего аппараты не принимают
- нет карты трубной доски, и заглушенные трубки невозможно идентифицировать;
- трубы приняты по сертификату без входного контроля, предусмотренного документацией;
- гидроиспытания проведены совместно для двух пространств вместо раздельных;
- плотность соединений труба — доска не подтверждена отдельным протоколом;
- тепловой расчёт выполнен на проектную геометрию, а не на фактическую с учётом заглушек;
- внутренние полости не очищены, акт чистоты отсутствует;
- контрольная точка по сборке пучка пройдена до вызова уполномоченной организации.
Атом-Плюс сопровождает изготовителей теплообменного оборудования: разбирает технические условия и класс безопасности, помогает выстроить прослеживаемость по трубам и картам трубных досок, готовит программу обеспечения качества и план качества с контрольными точками на скрытые операции, оформляет решения по несоответствиям и собирает комплект документов к приёмке. Если вы делаете теплообменники и выходите на атомные объекты, оставьте заявку в форме ниже.

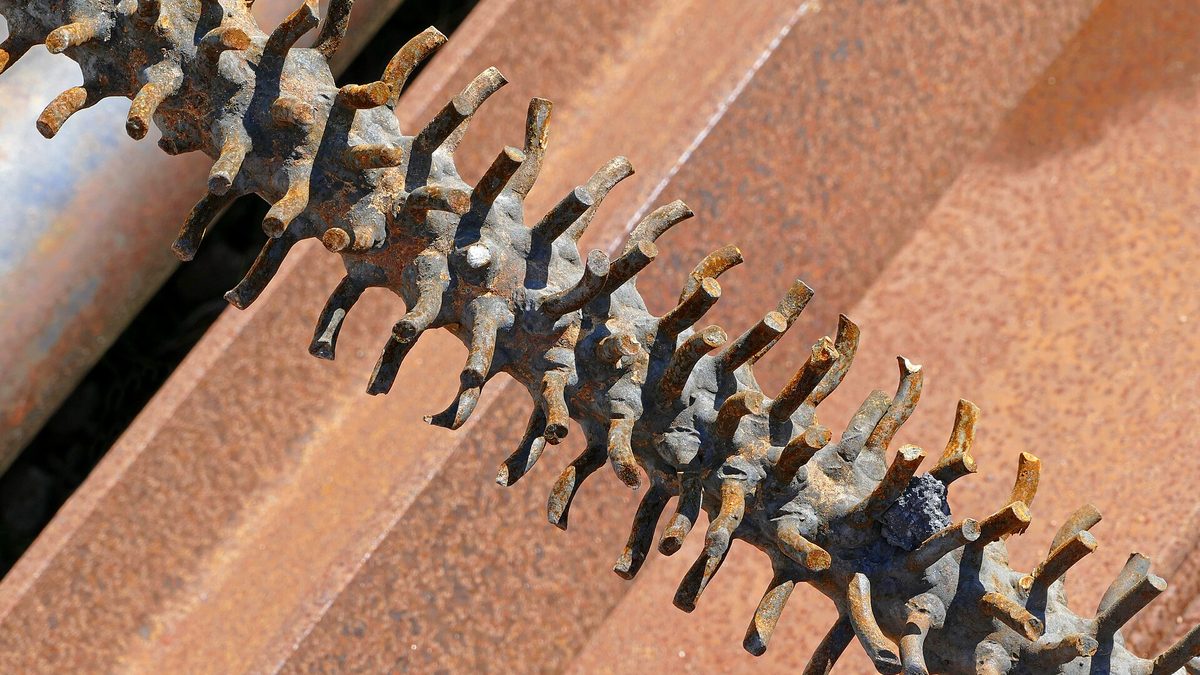

Фото: W.carter, Wikimedia Commons, Public domain
